一． 项目概述
基站储能系统，系统包含DCDC变流器和铅碳储能系统，其中铅碳电池为48V，容量24.48KWH。

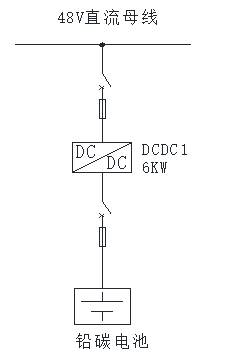

二． 系统拓扑图
说明：
1、整套系统提供一只7寸触摸屏，供客户监控数据和触摸实现各种功能；
2、 提供一路RS485接口，提供用户遥控、遥测、遥调功能。
三． DCDC1设计
3.1 使用环境条件
|
序号
|
名称
|
单位
|
数值
|
|
1
|
海拔高度
|
m
|
2000
|
|
2
|
长期运行环境温度
|
℃
|
-25℃~+45℃
|
|
3
|
储存温度
|
℃
|
-40℃~+60℃
|
|
4
|
长期运行相对湿度
|
|
≤95%
|
|
5
|
环境温度
|
最高日温度
|
℃
|
39.2
|
|
|
℃
|
-25
|
|
|
K
|
32
|
|
|
℃
|
19
|
|
|
℃
|
5
|
|
6
|
耐受地震能力
|
地面水平加速度
|
g
|
0.2
|
|
|
g
|
0.1
|
|
|
—
|
1.67
|
|
7
|
污秽等级
|
|
Ⅱ
|
|
8
|
安装场所
|
—
|
室内
|
|
9
|
爬电比距
|
mm/kV
|
20
|
3.2使用电气条件
|
主路电源参数
|
|
序号
|
项目
|
技术参数
|
|
1
|
额定功率/kW
|
6
|
|
2
|
输入侧工作电压范围/Vdc
|
20~60
|
|
3
|
输出侧工作电压范围/Vdc
|
20~60
|
|
控制电源
|
|
4
|
额定电压/V
|
外供24V
|
|
4
|
容量/W
|
25
|
3.3产品主要性能参数
|
序号
|
项目
|
技术参数
|
|
1
|
输入侧工作电压范围/Vdc
|
20~60
|
|
2
|
最大电流/A
|
100
|
|
3
|
输入支路
|
1
|
|
4
|
输出侧电压范围/Vdc
|
20~60
|
|
5
|
输出侧额定容量/kW
|
6
|
|
6
|
最大电流/A
|
100
|
|
7
|
冷却方式
|
强迫风冷
|
|
8
|
最高效率
|
98%
|
|
9
|
防护等级
|
IP20
|
|
10
|
直流耐受电压/V，持续时间/S
|
500，60
|
|
11
|
额定功率下损耗/kW
|
0.18
|
|
12
|
额定容量下的噪声/dB
|
＜75
|
|
13
|
充放电功能
|
具备充放电功能
|
|
14
|
直流过压保护
|
有
|
|
15
|
直流欠压保护
|
有
|
|
16
|
尺寸（长*宽*高）/mm
|
300*200*88
|
|
17
|
重量/Kg
|
≤4
|
四． 电池设计
4.1 电池模组技术参数
|
电池型号
|
6-FMX-170
|
|
额定电压(V)
|
12
|
|
长(mm)
|
559
|
|
宽(mm)
|
125
|
|
高(mm)
|
315
|
|
容量(C10/Ah，25℃)
|
170
|
|
端子
|
M6
|
|
内阻(mΩ)
|
3.2
|
|
短路电流(A)
|
2607
|
|
重量(kg)
|
56
|
4.2 电池簇技术参数
系统采用电池模组为6-FMX-170，4串3并，组成48V24.48KWH
4.3 安全注意事项
为防止电池系统可能发生泄露，发热，爆炸，请注意以下预防措施：
4.3.1 严禁将电池浸入水中。保存不用时，应放置在阴凉干燥的环境中。
4.3.2 禁止将电池在高温源旁使用和留置，如火，加热器等旁边。
4.3.3 禁止将电池丢入火或加热器中。
4.3.4 禁止用金属直接连接电池正负极，造成短路。
4.3.5 禁止敲击，抛掷或踩踏电池等。
4.3.6 禁止直接焊接电池。
五． 整柜设计
5.1整柜参数
|
序号
|
电气类目
|
详细类目
|
规格
|
|
1
|
电池侧
|
电压
|
20~60Vdc
|
|
电压
|
100A
|
|
6KW
|
|
2
|
母线侧
|
电压
|
20~60Vdc
|
|
电压
|
100A
|
|
6KW
|
|
3
|
设置方式
|
RS485方式通过PC上位机设置；通过触摸屏设置。
|
|
4
|
工作模式
|
恒流、恒压；按设定时间削峰填谷。
|
|
5
|
取电方式
|
外供24V或电池取电
|
|
6
|
通信
|
RS485
|
Modbus RTU (隔离)
|
|
7
|
散热方式
|
带风扇
|
强制风冷
|
|
8
|
移动方式
|
滑轮
|
|
9
|
尺寸
|
宽×深×高
|
1665×600×750mm
|
|
10
|
防护等级
|
IP20
|
|
11
|
重量
|
Kg
|
≤750Kg
|
