交直流接入储能设备解决方案

项目介绍

本项目满足交直流接入的储能设备，储能设备配置为10 kW/18.4 kWh，接入交流380V电网、750V中压直流微网系统和48V低压直流微网系统。锂电池采用3.2V/125Ah的磷酸铁锂电池，1并16串方式组成一个电池模组（51.2V120Ah），3个电池模组串联组成一个电池簇（153.6V120Ah），配置了电池管理系统。

该储能设备具备手动启停控制和紧急停机功能，设备接口对外开放，支持外部能量管理系统开发的有功功率、无功功率等控制指令，支持外部能源系统实时采集设备内部器件的状态。

储能设备的控制软件具备数据采集功能、数据处理功能、计算与统计功能、控制与调节功能、故障告警功能等，具备人机界面。数据采集功能包括电池管理系统、变流器、辅助系统的数据采集；控制与调节功能包括应实现设备内断路器、隔离开关、变流器等设备的控制，具备有功功率控制、无功电压控制、防孤岛保护等功能。

2

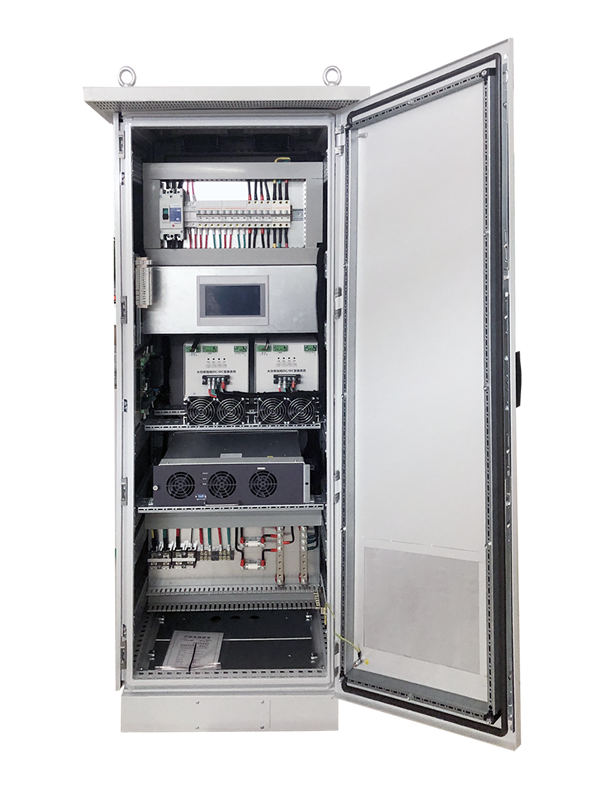

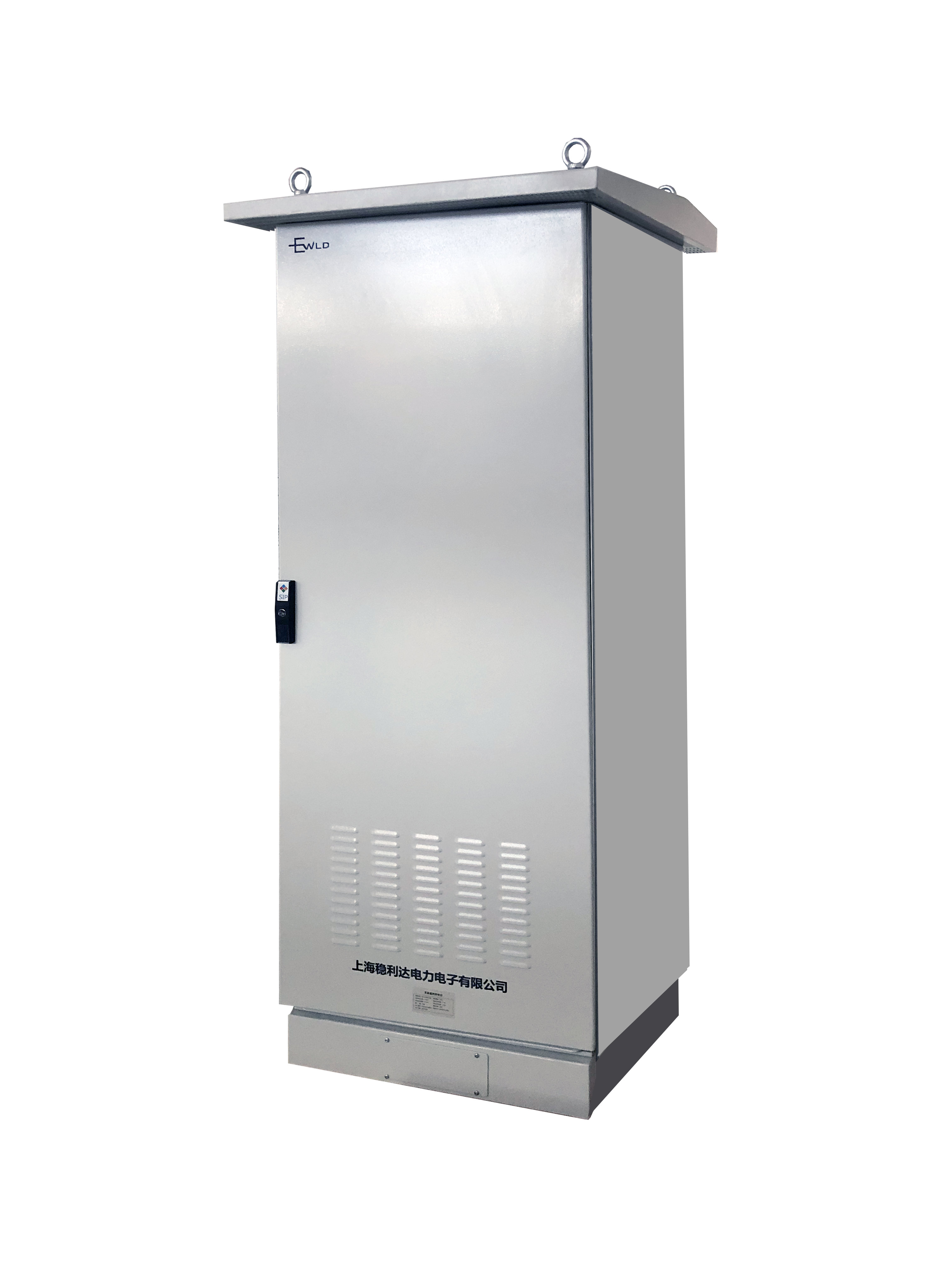

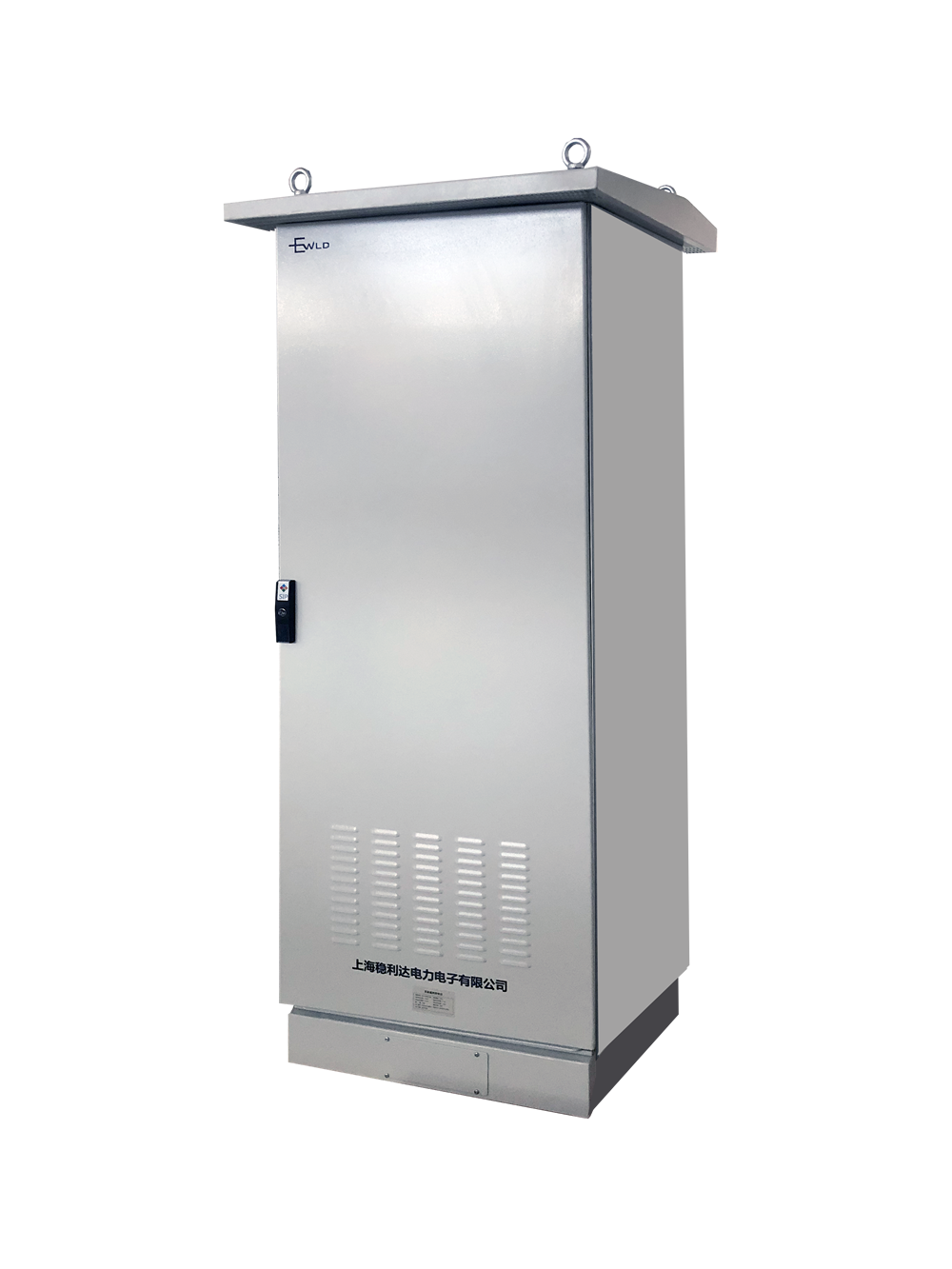

外部机箱图

3

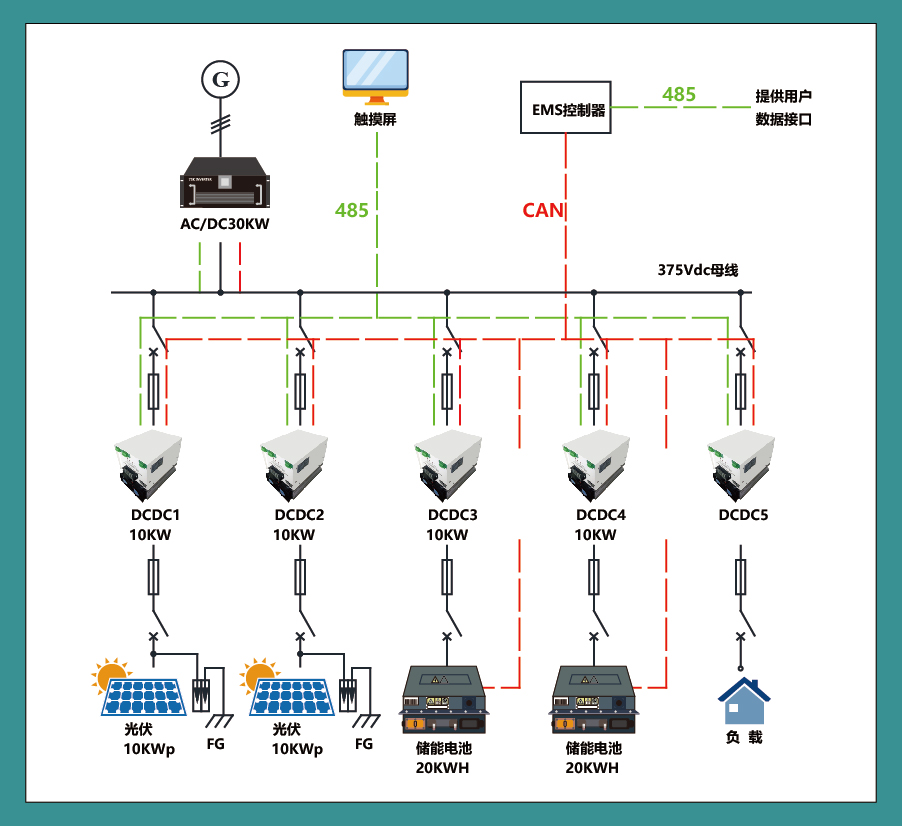

系统拓扑图

 概述

储能设备的系统结构为电池系统的母线为153.6V，其中一路连接10 kW的PCS接入380V交流电网，一路连接10kW的DC/DC2接到750V直流微电网，一路连接10kW的DC/DC3接到48V直流微电网。

电池系统中锂电池采用3.2V/125Ah的磷酸铁锂电池，1并16串方式组成一个电池模组（51.2V120Ah），3个电池模组串联组成一个电池簇（153.6V120Ah），配置了电池管理系统。

 4

设备说明

01

EMS控制器管理整个直流微网，功能包括PCS和DC/DC设备控制、BMS接入、电池过充、过放保护等功能。

02

整套系统提供一只7寸触摸屏，供客户监控数据和触摸实现各种功能。

03

提供一路RS485接口，提供用户遥控、遥测、遥调功能。
