能量路由器是由多个电能端口组成的电能变换及控制装置,实现各端口间能量相互流通和调度,电能流通如同网络路由器一样,主要用来实现:

1、各电能端口之间的电能相互流动。

2、对电网、储能装置、新能源发电装置和交直流负载之间能量流动的主动管理。

3、各个电能端口状态信息采集,各电能端口之间的信息交互。本质是带有智能能量管理系统的多端口变流器,可以便捷的将电网、储能装置、新能源发电装置和交直流负载直接并入,实现各端口的能量流动和能量的充足供给。


稳利达电力电子研发和生产的能量路由器,以电能为核心,汇集了光伏、风电等新能源发电装置,以及各种材质的储能装置,和不同电压等级的直流负载和交流负载为一体的变流器系统。


能量路由器具备如下特点:

1、 能够实现电压的变换和能量的双向流动。

2、 能够提供各种灵活多样的电能形式的标准化接口,实现包括分布式发电装置在内的各种交、直流电力设备的接入,且能在任何时刻确保"即插即用",标准化、模块化投用,降低客户的安装成本和调试成本。

3、 可接入新能源发电装置,再配备储能装置,可对负载进行功率补偿,降低对市电容量需求。

4、 新能源发电装置和市电电能供电优先级可设置,充分减少市电用量。

5、 各端口可根据客户需求进行定制,功率、电压、端口数量均可灵活变化。

6、 储能装置端口宽电压范围可调节,兼容各种储能电池,支持电池BMS的接入,有BMS运行和保护策略。

7、 新能源发电装置端口,配备防浪涌装置,安全可靠,具备MPPT功能,效率高。

8、 直流负载端口宽电压范围可调节,兼容不同类型负载。

9、 直流母线可单独存在,在电网失电情况下,直流各端口的主要功能仍可实现。

10、 能量路由器具备策略调度功能,通过内置的设备控制器对各个设备信息采集与交互,通过内置的算法实现策略调度。

11、 能够实现对电网数据的采集,为更大范围内能源互联网的运行策略提供大数据依据。

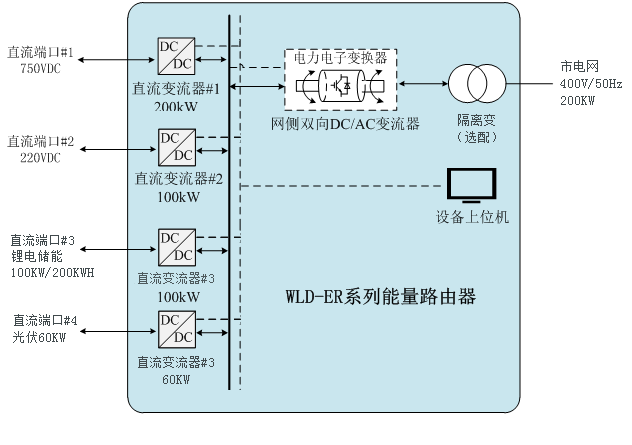

能量路由器拓扑(典型实例之一)如下:




各端口的功率大小、能量类型和能量方向均可按用户需求定制,本例仅供参考。


能量路由器产品参数(典型实例之一)如下:


名称

电气类目

详细类目

规格

电网侧

电压/频率

380Vac±10%/ 50Hz±3Hz

相数

3φ3W+PE

功率因数

≥0.95(FS)

总谐波失真

≤3%(FS)

额定电流

304A

功率

200KW

磁隔离

含有

直流端口#1(直流供电)

电压

750VDC±1%

电流

266.7A

功率

200KW

直流端口#2(直流负载)

电压

220VDC±1%

电流

454.5A

功率

100KW

直流端口#3(储能)

电压

200~700VDC

电流

300A

功率

100KW

直流端口#4

电压

200~700VDC

电流

150A

功率

60KW

交/直流保护参数

直流侧快速熔断器

含有

直流侧分断断路器

含有

交流侧分断断路器

含有

交流侧保护类型

过欠压、过流、过欠频、短路、过温、缺相

直流侧保护类型

过压、过流、短路、过温

通信

RS485

ModbusRTU(隔离)

CAN

CAN2.0A/B(隔离)

散热风扇

带有风扇

强制风冷

人机交互

触摸屏

含有

防护

防护等级

IP20

环境条件

相对湿度

10-90%(非凝结)

噪音

<75dB

海拔

<5000m,(大于3000m每高100m降额1%)

参考尺寸

(典型实例之一)

能量路由器交流柜:1000*1200*2050mm(深*宽*高)

能量路由器直流柜:1000*1200*2050mm(深*宽*高)

参考重量

(典型实例之一)

能量路由器交流柜:1050Kg(含隔离变压器)

能量路由器直流柜:400Kg
