● 额定功率：5 kW（若长时间运行，建议功率限定在4 kW以下），效率>94%
● 直流电网电源DC电压：500 V （工作电压范围300 V - 600 V）
● 电池DC电压：220 V （工作电压范围90 V - 240 V）（受变比的限制，电池DC电压不能低于直流电网电源DC电压的1/6：如要升压运行输出600V，低压侧起码要100V以上；如降压运行，300V-600V输入给电池充电时，则无此限制，允许电池从0电压开始充电）
● 控制方式：定功率控制，直流电压下垂控制（参考说明书中的压控电流源模式，可达到同样控制效果，但由于芯片资源不足已屏蔽此模式，可以再加回来，但同时可能要屏蔽其他某些功能（例如MPPT）以腾出芯片资源）
● 通信接口：RS485
● 输出/输入电压纹波：《= 1 %
● 输出/输入电流纹波：《= 2 %
● 定功率控制：通信方式输入-5000 ~ 5000 W，换算成电流指令后，稳压控电流；（由于DCDC控制环为电流环，如按功率控制，需要计算电流 = 功率/电压，除法运算需耗费较多资源，**改为电流设置指令）

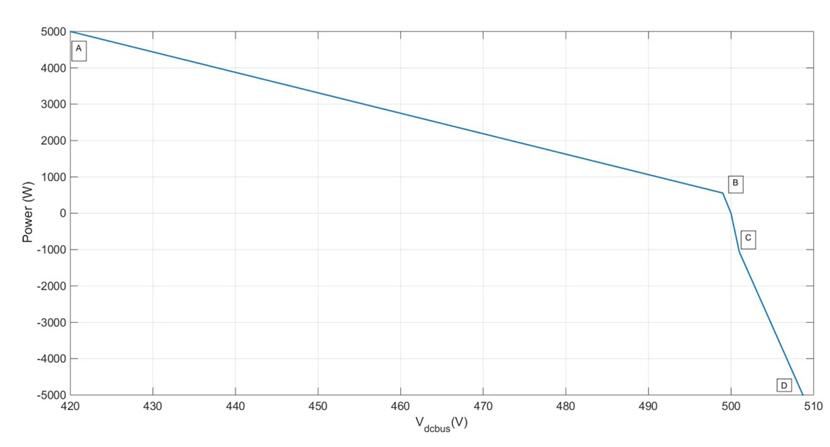

● 直流电压下垂控制：可根据500 V 微网电压的变化（420 V ~ 520 V 最小范围），改变输出至直流微网的电流，输出至直流微网的电压与实时直流微网的电压Vdc_bus一致。曲线关键点(A,B,C,D)可通过通信更改，如图3.3(a)、图3.3(b)所示。（**是在压控电流源模式下，设置目标电压，和压控电流源导纳增益，实现相似的控制目的。简单P-V函数关系可以集成进去；如对于复杂的P-V曲线，建议外加控制板，根据实时电压生成对应的电流值，通过通信不断改写电流设置，实现此功能）
● 当V_battary < = 90 V, Power逐渐减小，设备逐渐停止工作；（受DCDC电压变比极限为1.15 – 6.0的限制：如电网侧电压在450V以下，可以把停止放电点设置到80V；如电网侧电压有600V，停止放电点需设置100V以上）

图 3.3 (a) 直流电压下垂控制
