产品特点:

1、 三电平设计,体积小功率密度高;

2、 谐波小,效率高;

3、 支持并离网切换;

4、 支持三相100%不平衡带载运行;

5、 支持直流侧稳母线功能;

6、 支持交流侧PQ模式运行;

7、 模块化设计,可多机并联,方便系统集成及系统后续运营维护;

8、 完善的保护功能;



应用场景:

1、 移动储能

由PCS、储能电池和直直充电桩组成移动储能救援系统。可以给新能源电动车进行补电,也可以为重要场所和应急现场提供电力救援。


2、 削峰填谷,变压器增容

由PCS和储能电池组成储能系统。在电网用电谷时,从电网取电储存到电池;在电网用电峰时,电池放电于电网由负载消耗,减少从电网取电。从而达到削峰填谷的作用,节约用电成本。另外,PCS在释放电能到电网时,减少了从电网取电,降低电网变压器负荷。


3、 交直流微电网

由PCS、DCDC、储能电池和光伏、风电等新能源组合在一起形成微电网,将新能源、储能电池、电网三者合理配置,实现分布式电源的灵活、高效运用。


4、 多端口能量路由器

由PCS、DCDC、储能电池、光伏、风电等新能源和负载根据客户自身需求搭配成多端口能量路由器。多端口能量路由器可以接入各种不同电压等级负载,可以方便并入各种分布式能源,各端口可以即插即用,方便快捷。



型号说明:

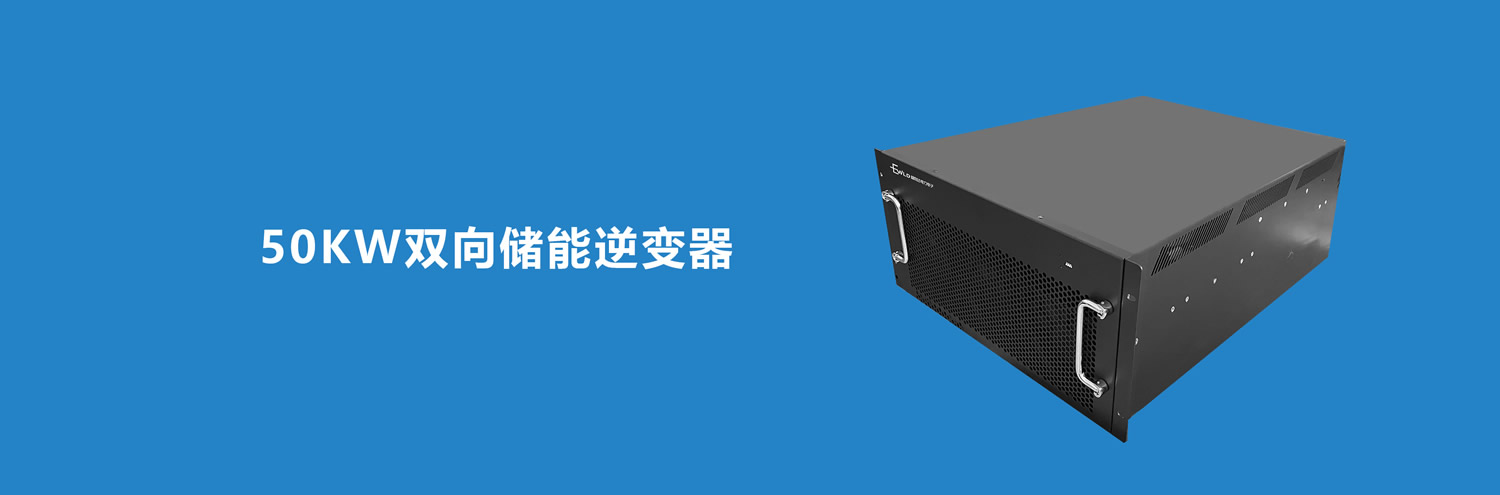

WLD-PCS-50K

WLD:稳利达电力电子简称

PCS:双向储能逆变器

50K:功率50KW



产品规格型号参数表:

型号



WLD-PCS-50K



直流侧参数

直流电压范围

650~800Vdc

直流电流范围

0~75A/支路

支路

1

交流并网参数

输出线制

3W+N

额定功率

50KW

额定电压

400Vac

额定电流

75A

电压范围

-10%~+10%

额定频率

50Hz

频率范围

±1.5Hz

功率因数

0.99超前~0.99滞后

输出谐波

≤3%(额定功率)

交流离网参数

输出线制

3W+N+PE

额定功率

50KW

额定电压

400Vac

额定频率

50Hz

额定电流

75A

电压精度

1%

频率精度

0.5Hz

输出电压谐波

3%@线性满载

不平衡负载能力

100%(需配置平衡模块)

过载能力

≤105%:长期运行;

105,110]:运行时间≥10min

≥110%:停止运行

环境

工作温度

-20℃~55℃(45℃以上降额)

储存温度

-40℃~70℃

相对湿度

0%RH~95%RH,无冷凝,无结冰

工作海拔高度

6000米(大于3000米需每100米降额1%)

噪音

55dB

通信及管理

CAN通信接口

具备,CAN2.0

RS485通信接口

具备,Modbus RTU



隔离方式

非隔离

防护等级

IP20,内部三防处理

冷却方式

智能风冷

保护功能

交流过欠压、过流、过温、孤岛保护、直流侧过压、过流、短路等

机械尺寸

尺寸

600D*482W*220Hmm

重量

40Kg
