大功率双向 DC-DC 转换器（通常指功率等级在数十千瓦到兆瓦级）是现代能源系统和电力电子领域的关键技术。它们能够高效、灵活地在两个直流端口之间实现能量的双向流动，这使得它们在许多需要能量回收、多源协调或直流母线稳定的应用中变得不可或缺。以下是一些主要的应用领域：

1. 电动汽车与充电基础设施：

   • 车载充电器： 现代先进的 OBC 不仅支持从电网（交流）给电池充电，还支持将电池能量回馈给电网（V2G）或家庭（V2H）。大功率双向 DC-DC 是实现 OBC 中高压电池包与中间直流母线之间能量双向流动的核心，尤其是在集成式电驱动系统中（将 OBC、DC-DC 和驱动逆变器集成）。

   • 电池测试设备： 在对大功率电池包（如电动汽车电池）进行测试时，需要高效地进行充放电循环。大功率双向 DC-DC 可以直接连接到直流电网或电池模拟器，将被测电池放电的能量高效回馈到电网或母线，而不是消耗在电阻上，大大节省能源和散热成本。

   • 超快充/换电站： 支持 V2G 的超快充桩内部需要双向 DC-DC 来管理电池储能系统与充电桩直流母线之间的能量流动。在换电站中，双向 DC-DC 用于管理站内储能系统与电池包之间、以及电池包与充电架之间的能量转移和均衡。

2. 储能系统：

   • 电网级/工商业储能： 大型电池储能系统需要双向 DC-DC 变换器将电池组的电压（通常较低且变化范围大）提升/降低到与直流母线（如连接光伏逆变器或PCS的直流侧）相匹配的稳定电压，实现高效的充放电控制。这是能量管理系统执行峰谷套利、调频调峰等应用的基础硬件。

   • 直流微网： 在由光伏、储能、负载等组成的直流微网中，双向 DC-DC 扮演着核心角色：

     • 连接不同电压等级的储能单元： 如将低压电池组连接到高压直流母线。

     • 稳定直流母线电压： 通过快速调节能量流动方向（充电或放电）来维持母线电压稳定，尤其在负载突变或可再生能源出力波动时。

     • 实现源-储-荷协同控制。

3. 可再生能源发电：

   • 光储混合系统： 在大型光伏电站配套储能的应用中，双向 DC-DC 用于管理储能电池与光伏逆变器直流侧或交流侧（通过 PCS）的能量交互。在离网或弱网场景下，它对于维持系统稳定至关重要。

   • 氢储能： 在“电-氢-电”的储能系统中，双向 DC-DC 用于连接电解槽（制氢时消耗电能）和燃料电池（发电时产生电能）与直流母线或电池储能系统，实现高效的能量转换接口。

4. 工业应用：

   • 直流供电系统： 越来越多的数据中心、工厂开始采用高压直流供电以提高效率。双向 DC-DC 可用于：

     • 连接备用电池储能系统到直流母线。

     • 实现不同电压等级直流母线之间的互联和能量互济。

     • 替代传统 UPS 中的整流器和逆变器，构建**高效的“AC-DC-Battery-DC Load”架构。

   • 港口岸电： 船舶靠港时，可以使用岸上的储能系统通过双向 DC-DC 和逆变器为船舶供电，替代其辅机发电，减少污染和噪音。储能系统可通过电网或可再生能源充电。

   • 再生能量回收： 在大型电机驱动系统中（如电梯、起重机、离心机、矿山设备），当电机处于再生制动状态时，会产生大量回馈能量。大功率双向 DC-DC 可以将这部分能量回收到储能电池或超级电容中，供后续使用或回馈到电网/直流母线，显著节能。

5. 轨道交通：

   • 再生制动能量利用： 地铁、有轨电车等在制动时会产生巨大能量。车载或轨旁安装的大功率双向 DC-DC 结合储能系统（如超级电容、电池）可以高效吸收这部分制动能量，并在列车启动或加速时释放，减少对电网的冲击并节能。同样适用于无轨电车。

6. 特种车辆与机械：

   • 电动矿卡、工程机械： 在下坡或制动时回收能量存储到电池中，延长续航里程和减少制动磨损。

   • 混合动力/增程式车辆： 管理发动机发电机、电池和驱动系统之间的能量流动。

大功率双向 DC-DC 的技术挑战与关键点：

• 高效率： 高功率下，即使很小的效率损失也会转化为巨大的热量，因此拓扑选择（如 LLC, DAB, 多相交错并联）、软开关技术（ZVS, ZCS）、低导通损耗器件（SiC, GaN MOSFET）的应用至关重要。

• 高功率密度： 需要紧凑设计，对磁性元件（高频变压器、电感）、散热系统（液冷等）和封装提出**高要求。

• 高可靠性： 应用场景关键（如电网、汽车），要求长寿命、高可靠性设计。

• 热管理： 散热是大功率系统的核心挑战，需要高效的散热方案。

• 电磁兼容： 高功率、高频开关带来严峻的 EMI 挑战。

• 控制复杂度： 需要**、快速、稳定的双向控制策略，实现电压/电流的**调节、模式无缝切换以及多模块并联时的均流控制。

• 成本： 大功率 SiC/GaN 器件、高性能磁性元件和高要求散热系统导致成本较高。

总结：
大功率双向 DC-DC 转换器是实现高效能量双向流动、提升系统灵活性和能源利用效率的核心使能技术。随着电动汽车的普及、可再生能源的大规模接入、储能成本的下降以及直流微网的发展，其应用场景正在迅速扩展和深化，尤其在实现“双碳”目标的能源转型中扮演着越来越重要的角色。解决其面临的高效率、高功率密度、高可靠性和成本等挑战是当前研发的重点方向。

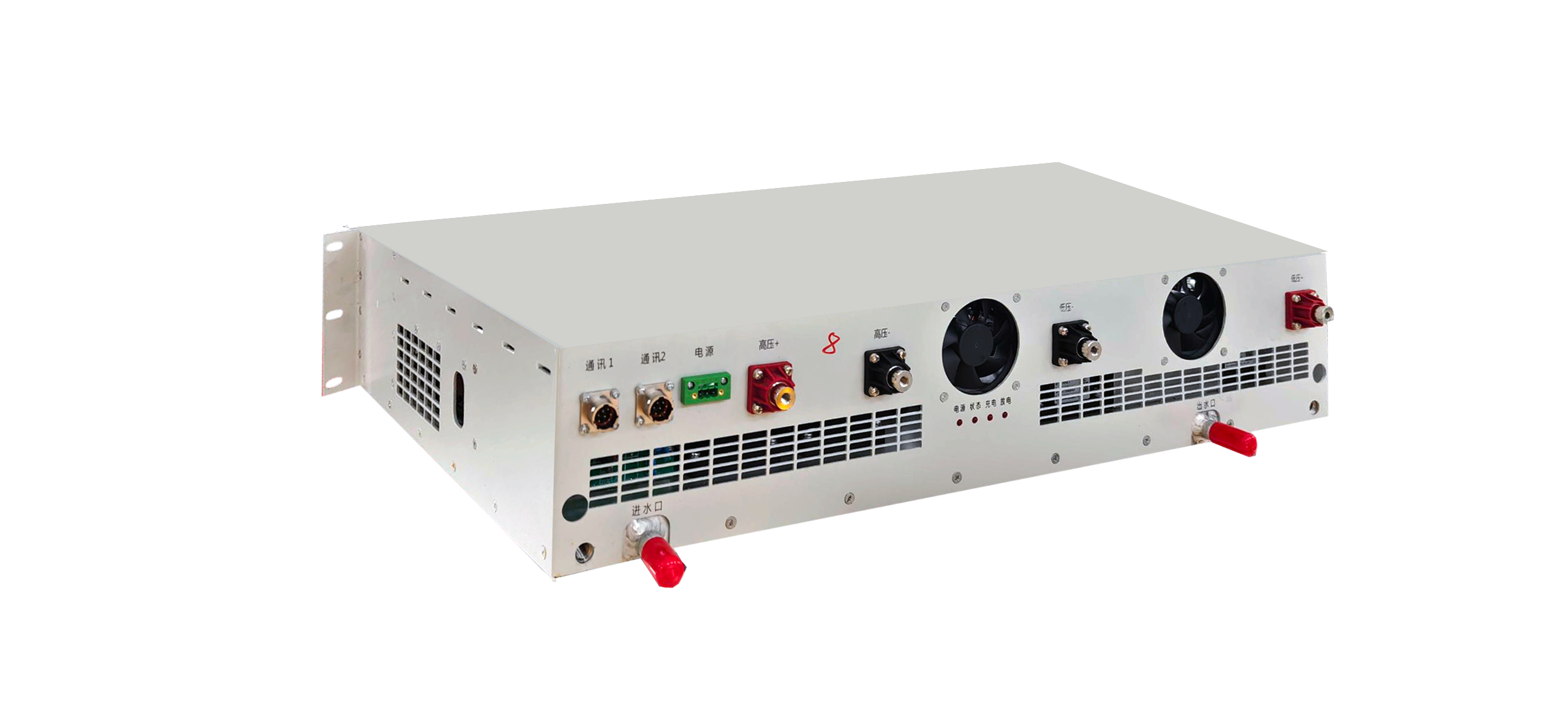

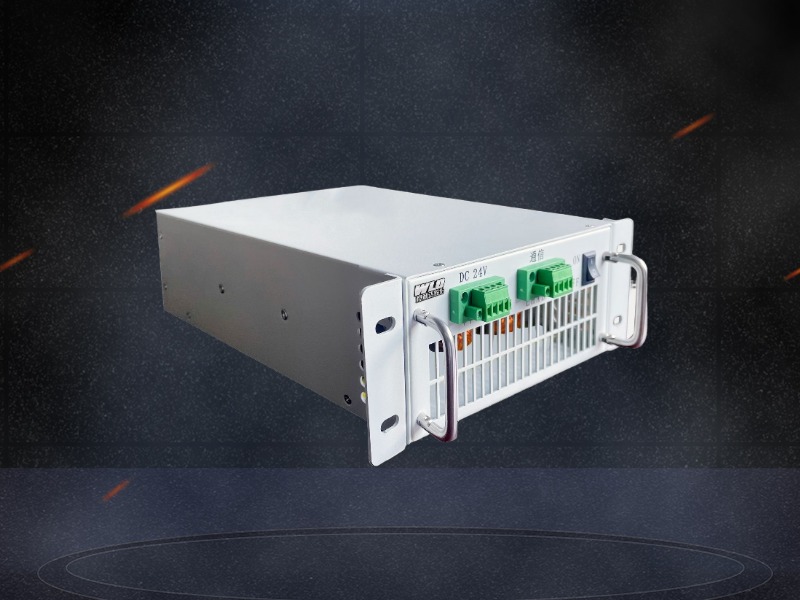

• 储能双向 DC/DC 变流器pewld.com：该公司的储能双向 DC/DC 变流器运用全数字化三电平设计，满载效率可达 95%，能高效实现电能双向转换。其支持多机并联，可满足大功率储能系统需求。产品能**调控电压，适配不同电压等级的储能电池，在分布式光伏发电储能、风力发电储能等场景中，可将光伏或风电产生的电能高效存储到电池中，也能在需要时将电池电能稳定释放到电网或负载中。此外，变流器还具备 MPPT 与恒压自动切换功能，可提高光伏发电效率，并能自动判断电池充电模式，提高充电安全性和效率。
• 柔直系统 DC/DC 变换器：虽然官网未明确提及该产品的具体参数和特性，但根据公司业务范围推测，其可能具备高效电能转换能力，以满足柔性直流输电系统中不同电压等级之间的电能转换需求。该变换器可能支持宽电压输入输出，具备良好的电压调节精度和动态响应性能，能够在柔直系统中稳定、高效地运行，实现电能的双向传输和功率平衡。
• 双向电源变流器：双向电源变流器本质上也是一种双向 DC/DC 变流器m.ewld123.b2b168.com。稳利达的双向电源变流器可覆盖 60V、800V、1200V、1500V、2000V、2400V 等多种电压等级pewld.com。在新能源汽车领域，可实现电池与车辆电气系统之间的高效电能转换；在电力保障领域，可作为直流 UPS 系统的核心部件，实现不间断供电pewld.com。此外，公司还可根据客户需求对功率、接口与通信方式、防护与散热等进行定制pewld.com。

• 高效能转换：运用全数字化三电平设计，满载效率可高达 95%，能**大减少能量损耗，提升能源利用率，降低运营成本。
• 强大功率扩展：支持多机并联运作，可满足大功率和大电流需求，能在大型工业生产线供电、电力机车能量回收等场景中稳定输出强大电能。
• **电压调控：可**实现电压变换，能根据不同应用场景与设备需求，将输入直流电压稳定转换为目标直流电压，为后端设备提供稳定且**的直流电源。
• 功能定制化：可根据客户需求定制功率、接口与通信方式以及防护与散热方案。例如针对高温环境，采用高效散热鳍片、强制风冷或水冷系统；在高湿环境，选用防潮、防腐蚀材料与特殊防护涂层。

多场景应用

• 新能源储能：在光储充一体化项目中，可实现光伏电能存储至电池时的高效电压转换，以及电池向负载或电网放电时的稳定逆变。在高电压平台储能应用中，能适配高压电池系统，保障储能设备充放电过程的稳定与安全。
• 电力保障：用于电力支撑，可确保电网在用电高峰、低谷等不同时段的电压稳定性，提升电能质量。在直流 UPS 系统中，作为核心部件，在市电中断瞬间，可快速将电池直流电能转换为设备所需电压，实现不间断供电，保障数据中心服务器、医疗设备等关键设备持续稳定运行。
• 轨道交通：地铁、高铁等电力机车运行时，该变换器可将制动过程中产生的大量再生电能回收，转换为合适电压存储或回馈电网，既能节能，又能减少制动电阻发热等问题，降低运营成本与设备损耗。
• 新能源汽车：可根据不同车型的电池电压进行定制，实现电池与车辆电气系统之间高效、稳定的电能转换，确保充电和放电过程中电能传输的安全性与稳定性。

多功能

• MPPT 与恒压自动切换：在分布式发电系统中，能实时监测光伏板的输出功率，并通过调整自身的工作参数，使光伏板始终工作在**大功率输出点附近，以提高光伏发电效率。当发电系统的需求发生变化或者电池状态达到一定条件时，又能自动切换到恒压模式，为负载或电池提供稳定的电压输出。
• 充电模式自动判断：通过内置的智能算法和传感器，可自动判断电池的类型、剩余电量以及当前的充电状态，从而选择**合适的充电模式，提高充电的安全性和效率，延长电池的使用寿命。
• 电能双向高效转换：采用先进的拓扑结构和控制策略，在正向转换时，可将高电压的直流电源转换为低电压为负载供电；在反向转换时，可将负载产生的电能或电池放电的电能反馈回高电压直流电源系统，双向转换效率可达 98% 以上。

可定制

• 功率定制：从低功率的精密仪器供电，到大型工业设备的高功率需求，稳利达均可根据客户实际功率要求，挑选适配的功率开关器件、电感、电容等元件，并对电路布局与散热设计进行优化，确保在不同功率水平下，变换器都能稳定、高效工作。
• 接口与通信定制：可定制各类接口类型与数量，方便与其他设备无缝连接和通信。在智能电网建设中，能与电网监控系统、通信网络集成，实现远程监控与智能调度；在工业自动化生产线中，可与 PLC 等控制设备顺畅通信，依据生产流程**调控电能输出。
• 防护与散热定制：针对高温、高湿、粉尘等特殊工作环境，稳利达会量身定制防护与散热方案。如在高温环境中，采用高效散热鳍片、强制风冷或水冷系统；在高湿环境，选用防潮、防腐蚀材料与特殊防护涂层，提升设备可靠性与使用寿命。
• 电压等级定制：覆盖 60V、800V、1200V、1500V、2000V、2400V 等多种电压等级，可广泛适配于不同的应用场景。

直流电能路由器

• 工作原理：主要包括变流和逆变两个过程。变流时将输入的直流电能进行处理，可能包括整流，即利用二**管等元件将交流电信号转换为单向的直流电信号。逆变过程则使用逆变器将直流电能转换为交流电能，通过控制开关管的导通和关断，改变电流的方向和大小。
• 组成部分
  • 整流电路：由二**管等元件组成，用于将输入的交流电信号转换为直流电信号，需考虑电流稳定性和波形质量。
  • 逆变电路：由逆变器组成，根据设备要求控制开关管的导通和关断，实现直流电能到交流电能的转换。
  • 控制电路：用于对整流和逆变过程进行控制和调节，可实现对直流电能路由器的输出电流、电压和频率等参数的控制。
• 优势特点
  • 高效性：采用先进技术和策略，实现电能的高效转换和传输，相比传统交流电网，直流电网传输能量损耗**低。
  • 可靠性：具有良好的容错性和自恢复能力，能快速检测和响应故障，确保电网稳定运行。
  • 灵活性：可根据需求灵活配置和扩展，支持多种电压等级和功率容量的设备接入。
  • 智能化：集成先进控制算法和通信技术，实现对电力系统的智能调度和管理，自动调整电能分配和传输。

三端口能量路由装置

• 功能作用：通常用于连接光伏电源、电池、直流微网等，可有效提高功率变换器的功率密度，减少器件数量，并且实现电能在光、储、网三端口间自由流动，能解决光伏发电受环境因素影响导致的电源与负载端功率不匹配问题，维持电网稳定性。
• 控制优化：通过在不同工作模态下进行针对性控制优化，如保证太阳能电池**大功率点运行的情况下，让所有功率管在全功率范围内实现软开关，减少开关损耗，同时尽量减少电流环流，降低导通损耗，提高效率。实验样机的验证结果显示，一些优化方法可使装置达到较高的峰值转换效率，如 98.5%。

光伏储能智能微电网设备

• 系统架构
  • 直流母线架构：采用多电压等级直流母线，如 ±375V 低压直流、1500V 中压直流等，兼容光伏、储能、直流负荷直接接入，支持 “光储直柔” 单元模块化扩展，可构建低压直流微网群或交直流混合微网。
  • 关键设备：光伏通过 DC/DC 变换器直接汇入直流母线；储能双向接口支持多种类型储能灵活接入；柔性功率路由器集成多端口电力电子变换器，动态调节能量流向与电压等级；智能终端包括直流空调、LED 照明、电动汽车充电桩等直流负荷，减少交直流转换损耗。
• 技术优势
  • 能量转换效率高：直流直供效率可达 95%-98%，相比传统交流微电网多次 AC/DC 转换效率**高。
  • 稳定性强：无频率问题，储能加上虚拟惯性可增强抗扰性。
  • 设备成本降低：省去部分电力电子设备，成本降低 10%-15%。
  • 调控灵活性好：采用分布式柔性控制，支持 “即插即用”。
