产品特点：
本产品为隔离转换电源，它采用国际先进的数字模拟混合控制技术，输入与输出完全电气隔离，安全可靠。具有输入电压范围宽，输出功率大、体积小、重量轻、安装方便、转换效率高输出电压稳定、保护功能全、可靠性高、使用寿命长等特点。
应用场景：
广泛应用于各类车辆中，变换器的作用是将能量从高压电池包转移至低压蓄电池中，为汽车空调、灯光、雨刷、防盗、音响、导航、电动转向、安全气囊、电子仪表、故障诊断系统……等等低压设备供电
型号说明:
1KW 1.5KW 2KW 3KW
|
额定输入电压 |
输入电压范围 |
额定输出电流 |
峰值输出电流 |
额定输出电压 |
|
540V DC |
200~850DC |
110A |
120A |
27.5V DC |
2. 电气特性
输入电压/效率/输入电流
|
项目 |
单位 |
最小值 |
额定值 |
最大值 |
备注 |
|
输入电压 |
V DC |
200 |
540 |
850 |
正常工作电压范围 |
|
效率 |
% |
/ |
96% |
97% |
额定输入，满载 |
|
最大输入电流 |
A |
/ |
10.47A |
/ |
300V输入，满载 |
|
静态损耗电流 |
A |
/ |
10mA |
/ |
空载 |
输入保护
|
项目 |
保护点 |
恢复点 |
备注 |
|
输入过压 |
860±10V DC |
860±10V DC |
输入过压时模块关闭输出；到达恢复点后自动恢复 |
|
输入欠压 |
190±10V DC |
190±10V DC |
输入欠压时模块关闭输出；到达恢复点后自动恢复 |
|
输入反接 |
/ |
/ |
不允许输入电压极性接反 |
输出电压/电流
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
备注 |
|||||
|
额定输出电压 |
V DC |
26.5 |
27.5 |
27.8 |
|
|||||
|
额定输出电流 |
A |
/ |
110 |
/ |
|
|||||
|
峰值输出电流 |
A |
|
120 |
|
|
|||||
|
项目 |
保护点 |
误差 |
注释 |
|||||||
|
输出过流保护 |
120A |
±5 A |
恒压限流，限流状态退出后输出 电压自动恢复 |
|||||||
|
输出过压保护 |
>31V DC |
±1 V |
关闭输出，同时上报和存储保护 信息，正常时自动恢复； |
|||||||
|
过温保护 |
有过温保护功能，>85℃过温保护。当温度降至安全温度后自动恢复。 |
|||||||||

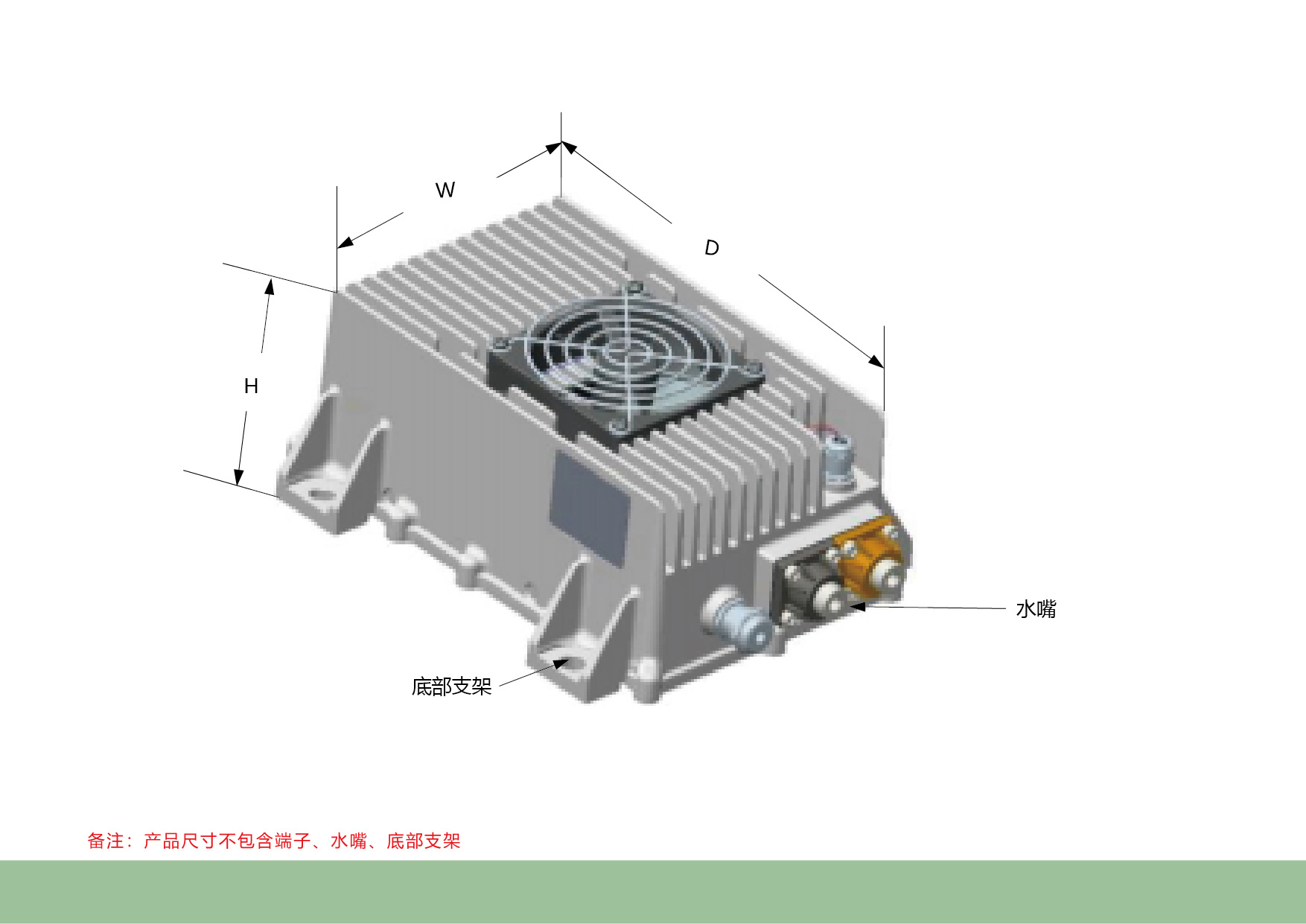

外形尺寸及功能标注参考说明
