产品特点:
本产品为隔离转换电源,它采用国际先进的数字模拟混合控制技术,输入与输出完全电气隔离,安全可靠。具有输入电压范围宽,输出功率大、体积小、重量轻、安装方便、转换效率高输出电压稳定、保护功能全、可靠性高、使用寿命长等特点。
应用场景:
广泛应用于各类车辆中,变换器的作用是将能量从高压电池包转移至低压蓄电池中,为汽车空调、灯光、雨刷、防盗、音响、导航、电动转向、安全气囊、电子仪表、故障诊断系统……等等低压设备供电
型号说明:
1KW 1.5KW 2KW 3KW
1KW
产品规格型号参数表:
额定输入电压 |
额定输出电压1 |
额定输出电流1 |
额定输出电压 |
540V DC |
200~750V DC |
80A |
13.8 V DC |
2. 电气特性
输入电压/效率/输入电流
项目 |
单位 |
最小值 |
额定值 |
最大值 |
备注 |
输入电压 |
V DC |
200 |
540 |
750 |
正常工作电压范围 |
效率 |
% |
/ |
95% |
|
额定输入,满载 |
最大输入电流 |
A |
/ |
5.5A |
/ |
300V输入,满载 |
静态损耗电流 |
A |
/ |
10mA |
/ |
空载 |
项目 |
保护点 |
恢复点 |
备注 |
输入过压
|
750±15V DC |
750±15DC |
输入过压时模块关闭输;到达恢复 点后自动恢复 |
输入欠压
|
190±10V DC |
190±10V DC |
输入欠压时模块关闭输出;到达恢 复点后自恢复 |
输入反接 |
/ |
/ |
不允许输入电压极性接反 |
项目 |
单位 |
最小值 |
典型值 |
最大值 |
备注 |
|||
额定输出电压 |
V DC |
13.2 |
13.8 |
14.4 |
|
|||
额定输出电流 |
A |
/ |
80 |
/ |
|
|||
项目 |
保护点 |
误差 |
注释 |
|||||
输出过流保护 |
85A |
±5 A |
|
|||||
输出过压保护 |
18V |
±3V |
关闭输出,同时上报和存储保护信息,正常时自动恢复; |
|||||
过温保护 |
有过温保护功能,当温度降至安全温度后自动恢复。 |
|||||||
短路保护 |
关机保护,直到故障解除,自动恢复。 |
1.5KW
额定输入电压 |
输入电压范围 |
额定输出电流 |
额定输出电压 |
540V DC |
200~750V DC |
54A |
27.5 V DC |
2. 电气特性
输入电压/效率/输入电流
项目 |
单位 |
最小值 |
典型值 |
最大值 |
备注 |
输入电压 |
V DC |
200 |
540 |
750 |
正常工作电压范围 |
效率 |
% |
/ |
96% |
|
额定输入,满载 |
最大输入电流 |
A |
/ |
|
7.8A |
300V输入,满载 |
静态损耗电流 |
A |
/ |
10mA |
/ |
空载 |
项目 |
保护点 |
恢复点 |
备注 |
输入过压 |
760±15V DC |
760±15DC |
输入过压时模块关闭输;到达恢复 点后自动恢复 |
输入欠压 |
190±10V DC |
190±10V DC |
输入欠压时模块关闭输出;到达恢 复点后自恢复 |
输入反接 |
/ |
/ |
不允许输入电压极性接反 |
3-2-1输出电压/电 流项目 |
单位 |
最小值 |
典型值 |
最大值 |
备注 |
||||
额定输出电压 |
V DC |
26 |
27.5 |
28.5 |
|
||||
额定输出电流 |
A |
/ |
54 |
/ |
|
||||
项目 |
保护点 |
误差 |
注释 |
||||||
输出过流保护 |
55A |
±5 A |
|
||||||
输出过压保护 |
31V |
±3 V |
关闭输出,同时上报和存储保护信息,正常时自动恢复; |
||||||
过温保护 |
有过温保护功能,当温度降至安全温度后自动恢复。 |
||||||||
短路保护 |
关机保护,直到故障解除,自动恢复。 |
2KW
额定输入电压 |
额定输出电压 |
额定输出电流 |
额定输出电压 |
额定输出功率 |
360V DC |
240~450VDC |
145A |
13.8V DC |
2KW |
2. 电气特性
输入电压/效率/输入电流
项目 |
单位 |
最小值 |
额定值 |
最大值 |
备注 |
输入电压 |
V DC |
240 |
360 |
450 |
正常工作电压范围 |
效率 |
% |
|
94% |
95% |
额定输入,输出50%载以上 |
最大输入电流 |
A |
|
/ |
9A |
满载 |
静态损耗电流 |
A |
/ |
2mA |
/ |
空载 |
项目 |
保护点 |
恢复点 |
备注 |
输入过压 |
500±10V DC |
500±10V DC |
输入过压时模块关闭输;到达恢复点后自动恢复 |
输入欠压 |
230±5V DC |
235±5V DC |
输入欠压时模块关闭输出;到达恢 复点后自恢复 |
输入反接 |
/ |
/ |
不允许输入电压极性接反 |
输出电压/电流
项目 |
单位 |
最小值 |
典型值 |
最大值 |
备注 |
||||
额定输出电压 |
V DC |
/ |
13.8 |
/ |
|
||||
额定输出电流 |
A |
/ |
145 |
/ |
|
||||
项目 |
保护点 |
误差 |
注释 |
||||||
输出过流保护 |
170A |
±5 A |
恒压限流,限流状态退出后输出电压自恢复 |
||||||
输出过压保护 |
>17V DC |
±1 V |
关闭输出,同时上报和存储保护信息,正常时自动恢复; |
||||||
过温保护 |
有过温保护功能,>85℃过温保护。当温度降至安全温度后自动恢复。 |
||||||||
短路保护 |
短路持续5秒后关机保护。 |

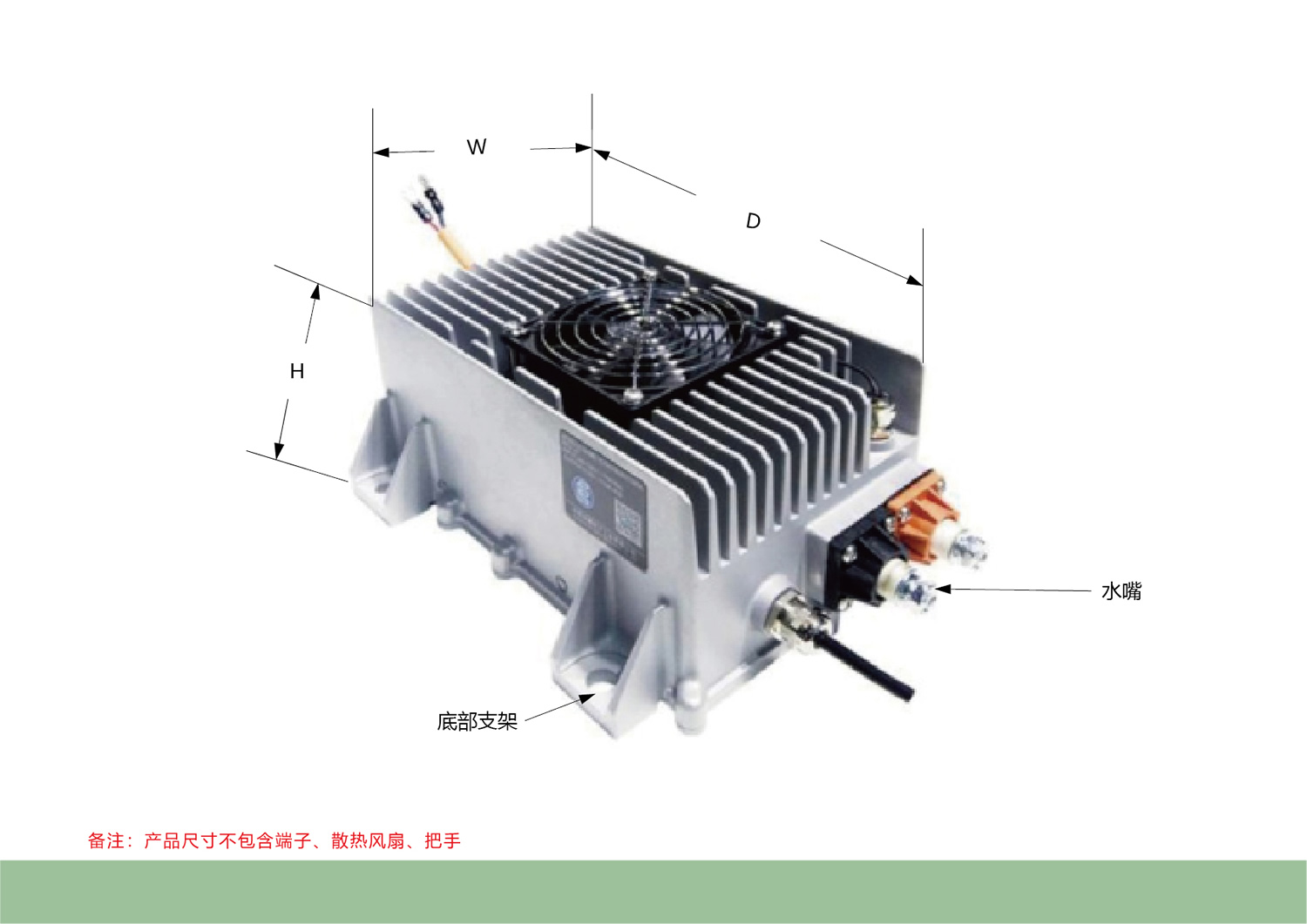

外形尺寸及功能标注参考说明
