【案例赏析】1MW/3MW@10S构网型双向DC/DC储能系统顺利挂网运行!!!
背 景
经过五一期间调试,上海稳利达电力电子有限公司1MW/3MW@10S构网型储能项目顺利挂网运行,设备目前运行良好。
项目亮点速览
1、? 超大容量
储能规模达1MW/3MW@10S,满足高功率、长时储能需求。
2、? 先进技术
采用1000kW/3000A双向DC/DC系统,支持0-1500V宽电压范围,转换效率98%以上,支持0V起充。
3、? 严苛环境适配
适应海拔2000米、极端温度(-7℃至38.9℃)、高湿度(84%)等复杂环境,抗震性能达7级。
4、? 多重安全保障
过压、欠压、过流、过温等多重保护机制,故障代码实时记录,确保系统稳定运行。
核心技术参数
1、#电压范围
电池侧0-950V(充电)/600-950V(放电),母线侧1000-1500V。
2、#过载能力
110%长期负载、120%超10分钟、300%10秒。
3、#智能控制
支持低压侧恒流/恒压/恒功率、高压侧恒压模式,可通过触摸屏或远程通信灵活设置。
4、#通信接口
RS485(Modbus RTU)、CAN2.0A/B,支持高速数据传输。
硬核品质保障

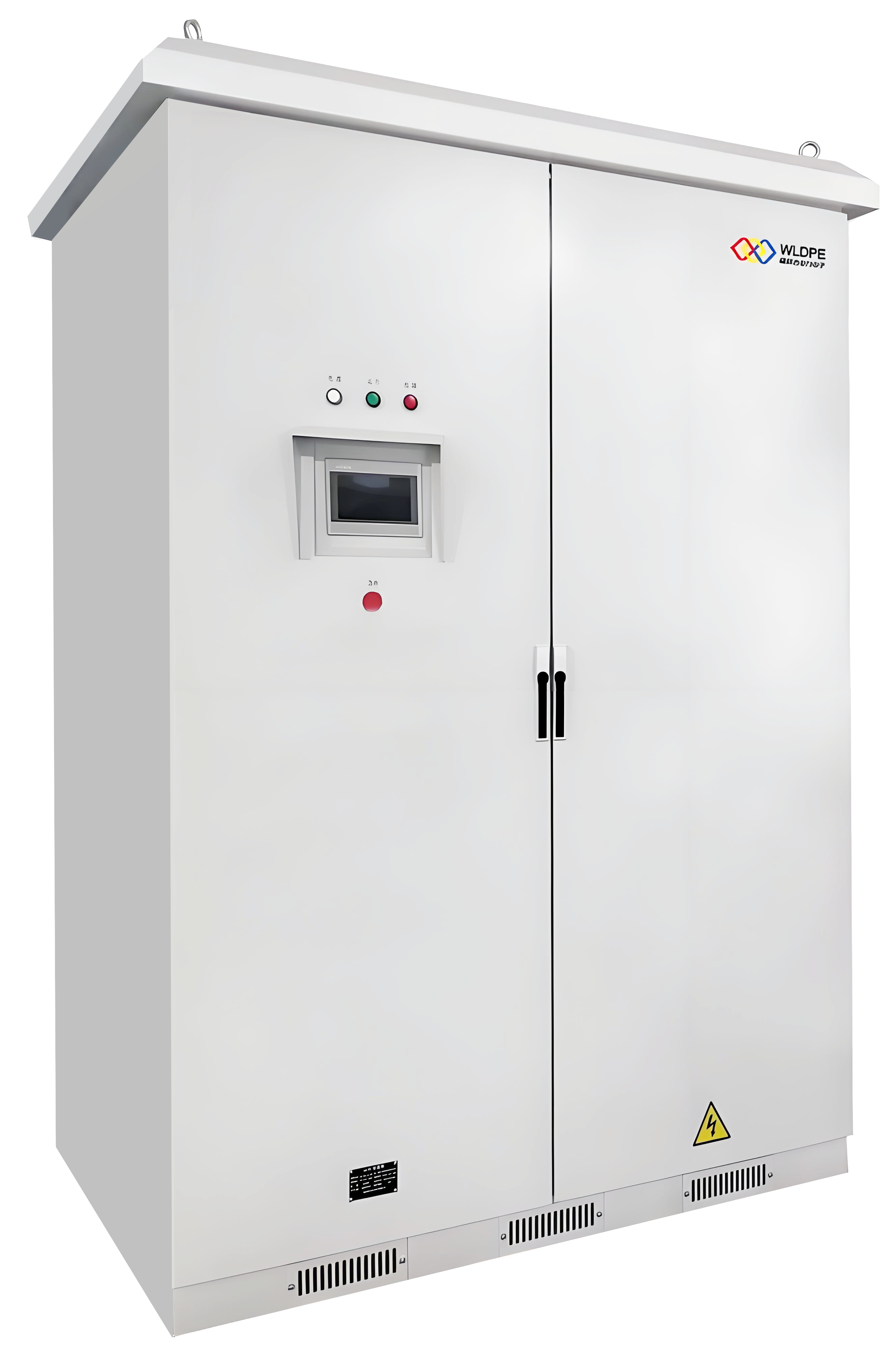

1、?? 柜体设计
IP54防护等级,碳钢材质+静电喷涂防腐涂层,适应户外严苛环境。
2、?? 散热与安全
风冷散热设计,柜内布局符合EMC标准,接地保护完善。
3、?? 标准化生产
严格遵循20+项国家标准。
