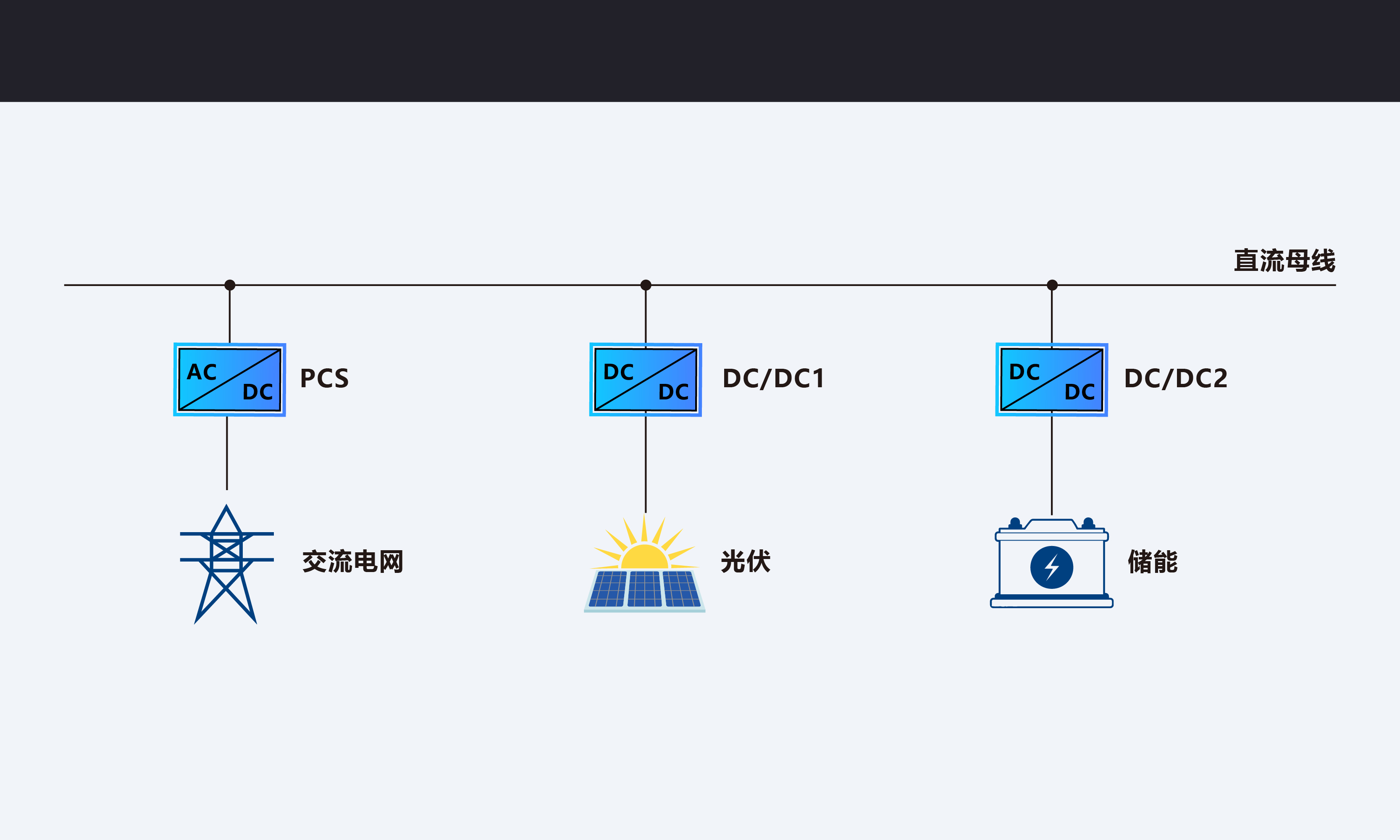

光储一体机项目系统技术方案

序号

电气类目

详细类目

规格

1

直流电压

光伏侧直流电压

范围：330-700Vdc

母线侧直流电压

750Vdc

2

直流电流

光伏侧直流电流

不大于30A

母线侧直流电流

不大于14A

3

转换效率

高压750V，低压600V

98%（实验条件下取得）

4

额定功率

10KW@低压侧670V

5

工作模式

恒压、恒流

可设置，MPPT、恒压自动切换

6

电压稳定度

静态

±1%

动态

±3%

7

电流稳定度

静态

±1%

动态

±3%

8

通信接口

RS485，全隔离

Modbus RTU协议

CAN2.0A/B，全隔离

**1M/S

9

供电方式

220Vac或直流定制

10

设置方式

通信方式通过PC或上位机设置

11

保护

高压侧过压、欠压保护，低压侧过压、欠压保护，过流保护，过温保护，通讯保护，保护解除后可自动恢复工作

12

尺寸

255*183*110mm（长宽高）该尺寸不含接线端子

13

重量

4kg

14

操作方式

可自动或通信控制

15

散热方式

风冷

序号

电气类目

详细类目

规格

1

直流电压

储能侧直流电压

范围：150-220Vdc

母线侧直流电压

750Vdc

2

直流电流

储能侧直流电流

不大于50A

母线侧直流电流

不大于14A

3

转换效率

高压750V，低压600V

98%（实验条件下取得）

4

额定功率

10KW@低压电压大于700V

5

工作模式

恒压、恒流

恒压自动切换

6

电压稳定度

静态

±1%

动态

±3%

7

电流稳定度

静态

±1%

动态

±3%

8

通信接口

RS485，全隔离

Modbus RTU协议

CAN2.0A/B，全隔离

**1M/S

9

供电方式

220Vac或直流定制

10

设置方式

通信方式通过PC或上位机设置

11

保护

高压侧过压、欠压保护，低压侧过压、欠压保护，过流保护，过温保护，通讯保护，保护解除后可自动恢复工作

12

尺寸

600*363*154mm（长宽高）该尺寸不含接线端子

13

重量

21kg

14

操作方式

可自动或通信控制

15

散热方式

风冷

序号

项目名称

参数

备注

1

额定电压

192V

60串

2

电压范围

150V-220V

3.0V-3.65V

3

额定容量

50Ah

LFP26148129-50Ah

4

额定能量

9.6kWh

5

工作温度

-20℃～45℃

充电温度区间：0℃～ 55℃

6

工作相对湿度

5%-95%

7

存储温度范围

10-35℃

8

最大持续充电电流

50A

9

最大脉冲充电电流

100A

持续时间 10s

10

最大持续放电电流

50A

11

最大脉冲放电电流

150A

持续时间 10S

12

荷电保持能力

92%

25℃，28days

13

绝缘电阻出厂测试值

>300MΩ

14

IP 防护等级

IP55

15

散热方式

自然风冷

可选配空调

16

低温加热

无

选配

17

重量

约 100kg

18

低压供电

24V

19

通讯方式

CAN/RS485

20

质保期限

五年

21

电芯压差

发货前＜30mV

充满电静置 20 分钟后检测

22

出货电量

35%-50%

光伏接口参数

最大输入功率(KW)

10

最大输入电压(V)

700

MPPT电压范围(V)

200-700

最大输入电流(A)

30

MPPT数量

1

储能接口参数

电池电压范围(V)

150-220

最大电流(A)

50

额定功率(KW)

10

交流并网接口参数

输出线制

3W+N

额定功率

30KW

额定电压

AC400V

额定电流

45A

电压范围

-10%～+10%

额定频率

50Hz

功率因数

-0.9~0.9

输出谐波

≤3%（额定功率）

基本参数

工作温度范围(℃)

-10~+45

相对湿度

0~90%，无冷凝

**工作海拔(m)

2000

冷却方式

风冷

显示

触摸屏

通讯方式

RS485

防护等级

IP20

重量(Kg)

400KG/台

尺寸(宽x深x高mm)

800*800*2260mm  1台
