系统介绍
1.1、系统简介
直流微网变换柜,是一款高功率因数高精度可编程的IGBT式直流供电系统,直流输出具有高精度和高动态特性,DCDC变换柜采用高频电路,输出响应快,输出电压范围可调,可通过上位机指令或协议策略为负载提供支持。系统拓扑图如下:
1.2 、系统拓扑图

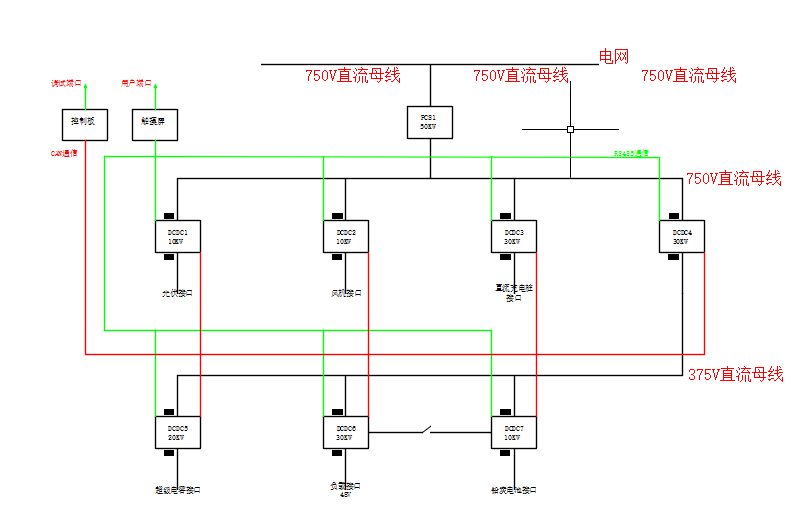

图1 系统拓扑图
1.3、电气原理图

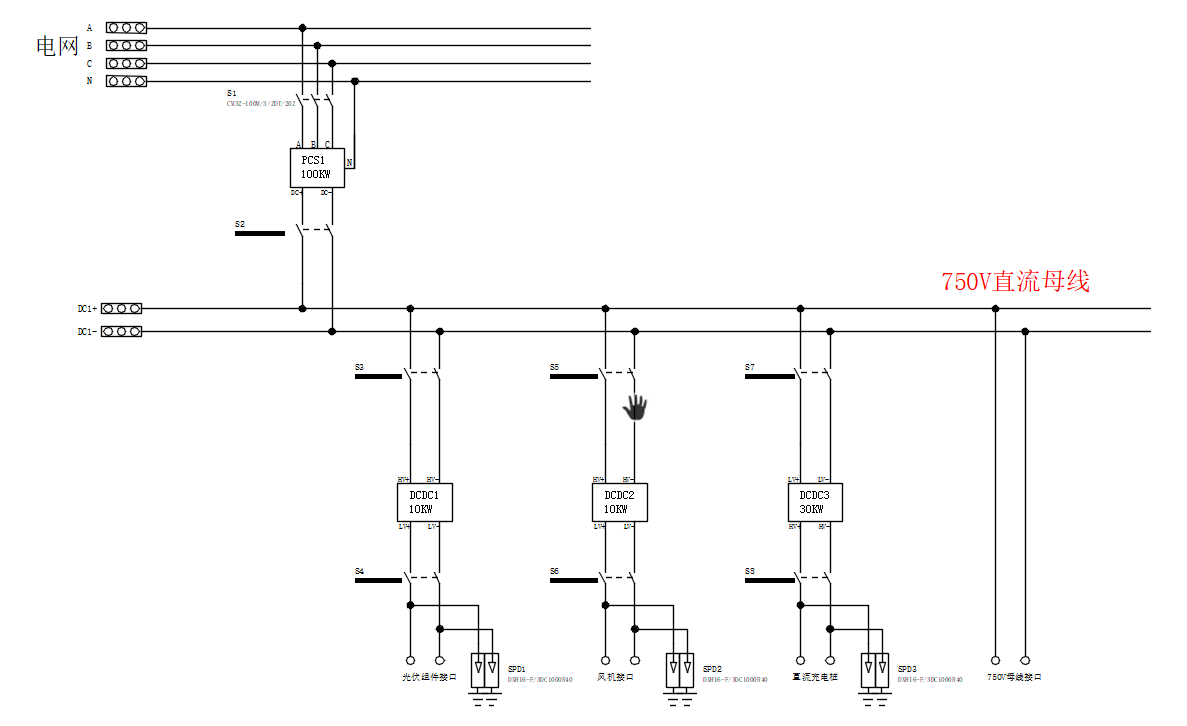

图2 功率柜(一)一次回路图

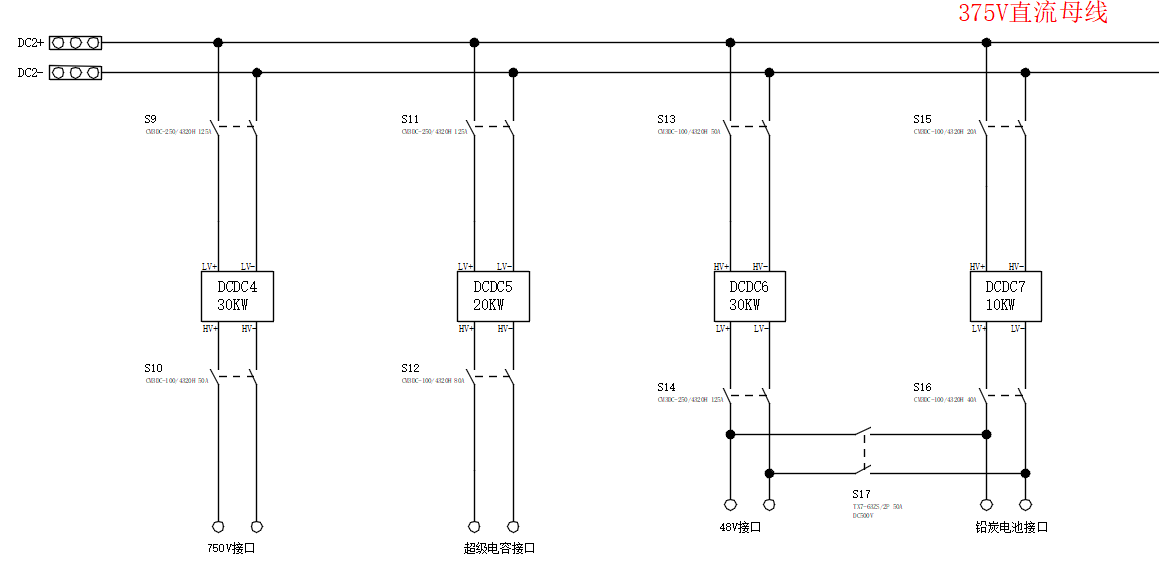

图3 功率柜(二)一次回路图
1.4、功率柜充配有触摸屏,触摸屏可以监测内部模块运行状态,也可通过触摸屏实时设置模块运行相应参数。
主要技术指标和规格
序号 |
模块编号 |
电气类目 |
详细类目 |
规格 |
||
1 |
DCDC1(ID2) |
光伏输入 |
额定电压 |
300-650Vdc |
||
额定功率 |
10KW(根据光伏实际另行计算) |
|||||
额定电流 |
<40A |
|||||
MPPT路数 |
1路 |
|||||
MPPT效率 |
99% |
|||||
光伏接入方式 |
汇流后接入铜排 |
|||||
运行模式 |
模式4 低压MPPT |
|||||
光伏输出 |
额定电压 |
额定750Vdc |
||||
额定电流 |
<15A |
|||||
接入方式 |
接入750V母线 |
|||||
2 |
DCDC2(ID3) |
风电输入 |
额定电压 |
300-650Vdc |
||
额定功率 |
10KW(根据光伏实际另行计算) |
|||||
额定电流 |
<40A |
|||||
风机接入方式 |
汇流后接入铜排 |
|||||
运行模式 |
模式2 恒流恒压 |
|||||
风电输出 |
额定电压 |
额定750Vdc |
||||
额定电流 |
<15A |
|||||
风机接入方式 |
接入750V母线 |
|||||
3 |
DCDC3(ID4) |
充电桩输入 |
额定电压 |
750Vdc |
||
额定功率 |
30KW |
|||||
额定电流 |
<50A |
|||||
充电桩接入方式 |
接750V母线 |
|||||
充电桩输出 |
额定电压 |
额定800Vdc |
||||
额定电流 |
<40A |
|||||
输出功率 |
30KW(根据BMS确定) |
|||||
充电桩接入方式 |
接充电桩母线 |
|||||
4 |
DCDC4(ID5) |
母线高压侧 |
额定电压 |
750Vdc |
||
额定电流 |
<40A |
|||||
最大功率 |
30KW |
|||||
高压接入方式 |
接750V母线 |
|||||
母线低压侧 |
额定电压 |
375Vdc |
||||
额定电流 |
<90A |
|||||
最大功率 |
30KW |
|||||
低压母线接入方式 |
接375V母线 |
|||||
5 |
DCDC5(ID6) |
超级电容侧输入 |
额定电压 |
400-700Vdc |
||
额定电流 |
<50A |
|||||
额定功率 |
20KW |
|||||
超级电容接入方式 |
接超级电容铜排 |
|||||
母线侧输出 |
额定电压 |
额定375Vdc |
||||
最大电流 |
<55A |
|||||
低压母线接入方式 |
接375V母线 |
|||||
6 |
DCDC6(ID7) |
母线侧输入 |
额定电压 |
额定375V |
||
额定电流 |
20A |
|||||
额定功率 |
30KW |
|||||
超级电容接入方式 |
接375V母线 |
|||||
负载侧输出 |
额定电压 |
48V |
||||
额定电流 |
120A |
|||||
负载侧接入 |
接负载铜排 |
|||||
7 |
DCDC7(ID8) |
母线侧输入 |
额定电压 |
额定375V |
||
额定电流 |
10A |
|||||
额定功率 |
10KW |
|||||
超级电容接入方式 |
接375V母线 |
|||||
铅炭电池侧输出 |
额定电压 |
48V |
||||
额定电流 |
40A |
|||||
铅炭电池接入 |
接铅炭电池铜排 |
|||||
8 |
PCS1(ID1) |
PCS |
交流侧 |
额定电流 |
120A |
|
接线制式 |
3W+N+PE |
|||||
额定电流 |
75A |
|||||
额定频率 |
50/60Hz |
|||||
频率范围 |
±2Hz |
|||||
功率因数 |
-0.9~0.9 |
|||||
额定功率 |
50KW |
|||||
直流侧 |
额定电压 |
650-850Vdc |
||||
额定电流 |
85A |
|||||
9 |
隔离类型 |
非隔离 |
||||
10 |
通讯操作 |
人机交互 |
触摸屏 |
|||
外部通讯 |
支持RS485接口,标准modbus,RTU协议 |
|||||
11 |
保护措施 |
储能侧光伏侧 |
过/欠压、过流、过热保护等 |
|||
风电侧 |
过/欠压、过流、过热保护等 |
|||||
充电桩 |
过/欠压、过流、过热保护等 |
|||||
储能侧 |
过/欠压、过流、过热保护等 |
|||||
负载侧 |
过/欠压、过流、过热保护等 |
|||||
交流侧 |
过/欠压、过/欠频、过流、过热、相序保护等 |
|||||
12 |
运行环境 |
防护等级 |
IP20 |
|||
冷却方式 |
强制风冷 |
|||||
工作温度 |
-25-45℃ |
|||||
相对湿度 |
10-95%(非凝结) |
|||||
噪音 |
<65dB |
|||||
13 |
安装要求 |
辅助供电电源 |
AC220V |
|||
移动方式 |
带吊环 |
|||||
安装尺寸 |
功率柜(一)630*850*2200(宽*深*高) (不含附件) |
|||||
功率柜(二)630*850*2200(宽*深*高) (不含附件) |
||||||
重量 |
<200kg(功率柜一) |
|||||
<200kg(功率柜二) |
关键点
1、系统包含交流网、直流网,属于交直流混网应用;
2、其中直流网包含750V直流网、375V直流网、220V直流供电等多种混合型直流网,属于多种直流组网;
3、直流网由7台大功率双向DCDC组成,涵盖了锂电、铅酸、光伏、氢能等多种新能源和储能,是分布式新能源使用的典型;
4、系统为氢能发电提供了良好的平台,对氢能的应用与研究都很有意义;
5、光伏DCDC直接通过直流变流器将光伏能量储存到电池池中,为光储提供典型应用,作为光储的实现形式值得深入研究;
6、储能部分大胆设计了多种电池,为混合储能提供了实际可行的实践;
7、整个交直流混合微网以电能能量路由器的形式呈现,能量可以自由调度,实现柔性发电和组网。
[查看详情]产品介绍

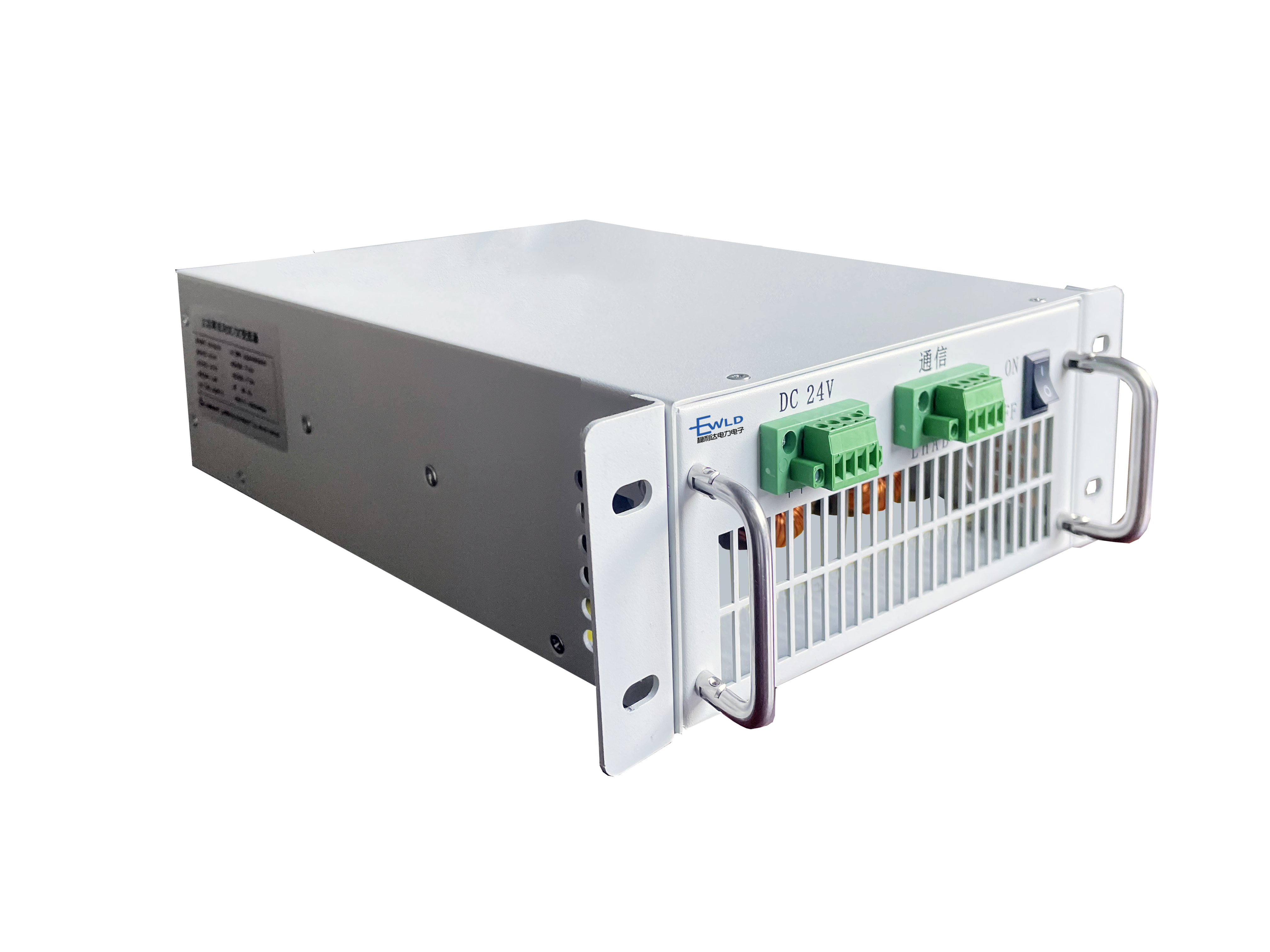

DC/DC:即直流到直流的变换。
双向:即能量可以分时实现双向流动。
典型的应用是在储能系统中。低压端接储能装置,高压端接直流母线。需要储能时,通过降压,将能量从高压端存储到储能装置;需要释能时,通过升压将能量从低压端送到高压端。
主要技术指标和规格
序号 |
电器类目 |
详细类目 |
规格 |
1 |
直流电压 |
高压端直流电压 |
0-1200Vdc |
低压端直流电压 |
200-650Vdc |
||
2 |
直流电流 |
高压端直流电流 |
≤40A |
低压端直流电流 |
额定120A |
||
3 |
转换效率 |
输出效率 |
额度输入>95%,@半载至满载 |
4 |
**直流电压变比 |
高压电压:低压电压 |
10:1 |
5 |
工作模式
|
模式3 |
自动充放电,高压稳母线模式 (请参照调试示例5) |
6 |
额定功率 |
取决于低压电压 |
30kW@300V |
7 |
输出电压稳定度 |
静态 |
±1% |
动态 |
±5% |
||
8 |
输出电流稳定度 |
静态 |
±1% |
动态 |
±5% |
||
9 |
隔离 |
非隔离型 |
|
10 |
通信 |
支持RS485接口或CAN接口,标准modbus,RTU协议 |
|
12 |
供电电源 |
DC24V |
|
13 |
预充系统 |
高、低压端预充,参照调试示例4 |
|
14 |
设置方式 |
RS485或CAN方式通过PC上位机设置 |
|
15 |
散热风扇 |
带有风扇 |
|
16 |
尺寸 |
455*320*155(mm)(深*宽*高)不含挂耳附件 |
关键点
1. 低压接电池或超级电容,高压接用户直流母线;
2. DCDC具备自动稳高压母线功能,高压母线跌落时,利用储能自动升压稳定用户高压母线,高压母线能量充足且稳定时,自动给低压储能介质充电,随时保持满电状态;
3. 相当于直流UPS,具备电力支撑功能。
[查看详情]发货动态
2022.11.11按时向客户交付光伏DCDC,产品规格为WLD-800V40A15KA20L.
产品介绍

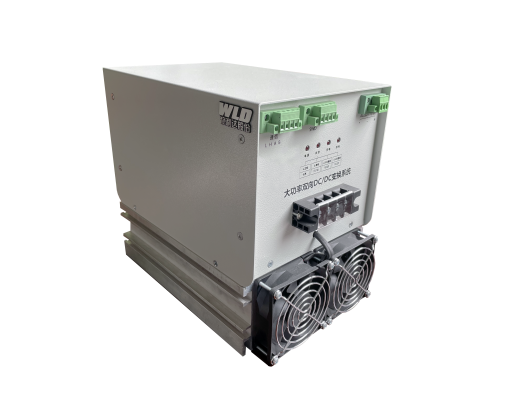

DC/DC:即直流到直流的变换。
双向:即能量可以分时实现双向流动。
典型的应用是在储能系统中。低压端接储能装置,高压端接直流母线。需要储能时,通过降压,将能量从高压端存储到储能装置;需要释能时,通过升压将能量从低压端送到高压端。
主要技术指标和规格
序号 |
电器类目 |
详细类目 |
规格 |
1 |
直流电压 |
高压端直流电压 |
额定750Vdc |
低压端直流电压 |
200-600Vdc |
||
2 |
直流电流 |
高压端直流电流 |
≤15A |
低压端直流电流 |
额定40A |
||
3 |
转换效率 |
输出效率 |
额度输入>95%,@半载至满载 |
4 |
**直流电压变比 |
高压电压:低压电压 |
10:1 |
5 |
工作模式 |
模式4 |
低压MPPT模式 (请参照调试示例7) |
6 |
额定功率 |
输出功率(额定电压) |
额定功率10kW |
7 |
输出电压稳定度 |
静态 |
±1% |
动态 |
±5% |
||
8 |
输出电流稳定度 |
静态 |
±1% |
动态 |
±5% |
||
9 |
隔离 |
非隔离型 |
|
10 |
通信 |
支持RS485接口或CAN接口,标准modbus,RTU协议 |
|
11 |
供电电源 |
低压光伏取电 |
|
12 |
预充系统 |
高、低压带预充系统 调试参照调试示例5 |
|
13 |
尺寸 |
275mm*185mm*240mm |
|
14 |
重量 |
10kg |
关键点
1. 光伏侧自取电,DCDC无需额外辅助电源。
2. 两侧均支持MPPT,设置好工作模式后会自动检测光照、自动工作。
3. MPPT追踪效率**99.9%。
4.限功率值:限制光伏发电最大功率,超过此限值后,DCDC放弃MPPT,执行弃光。
5. 扰动电压:采样电压扰动发追踪MPPT
6.MPPT、恒压自动切换:在某些需要限制功率场合,会自动进入恒压,执行弃光。
[查看详情]一、发货动态
2022.11.10按时向客户交付1台100kW多端口光伏直柔变流柜。
二、系统介绍

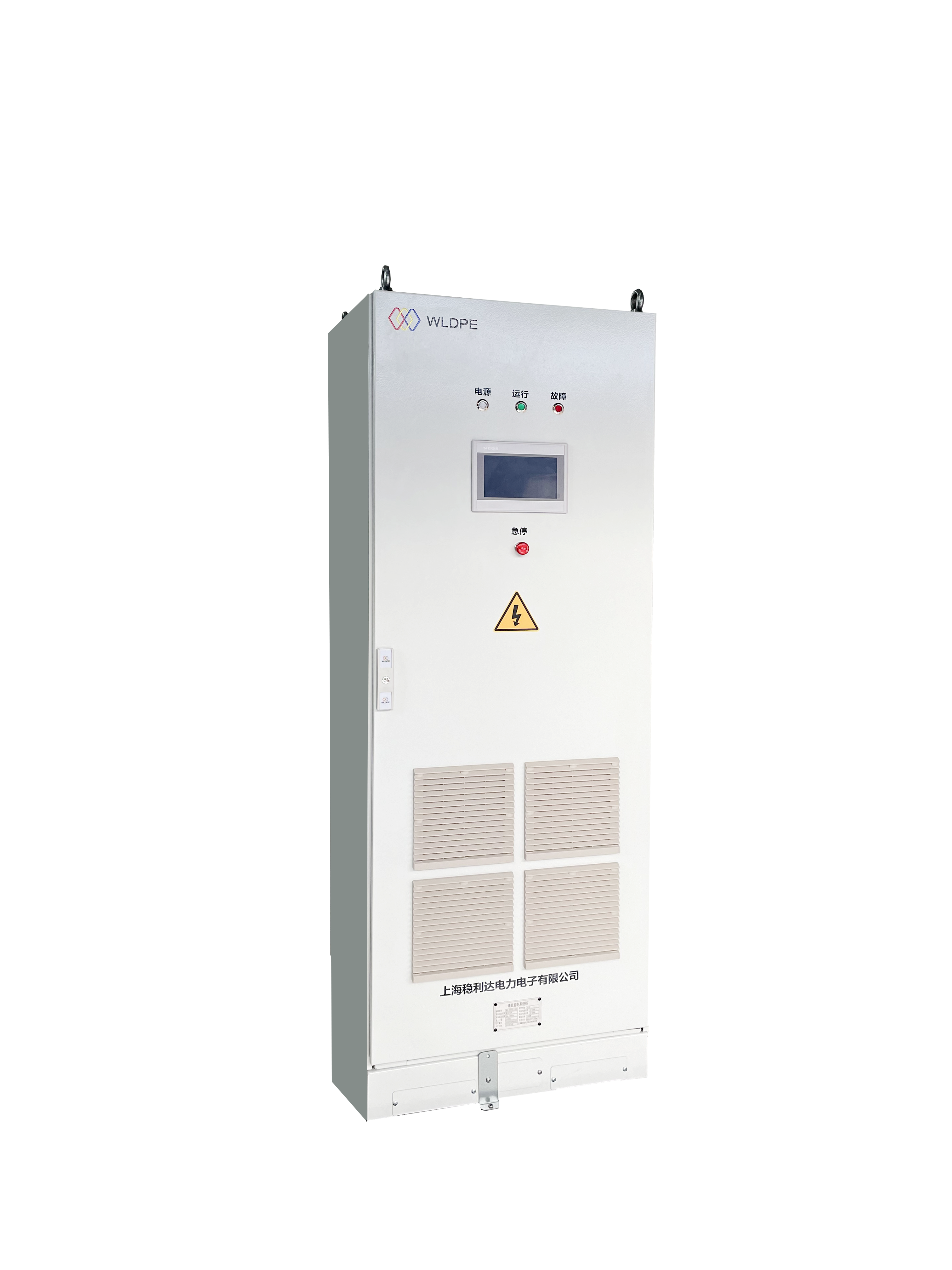

光伏直柔变流柜以多端口能量路由器的形式,为用户提供光储应用,直流输出具有高精度和高动态特性,大功率双向DCDC变换柜采用高频电路,输出响应快,输出电压范围可调,可通过上位机指令或协议策略为负载提供支持,系统配有触摸屏,触摸屏可以监测大功率双向DCDC运行状态,也可通过触摸屏设置大功率双向DCDC参数。
系统电气原理如图所示。
三、主要技术指标和规格
序号 |
电气类目 |
详细类目 |
规格 |
1 |
光伏输入 |
额定电压 |
300-700Vdc |
额定电流 |
<650A |
||
2 |
直流输出 |
额定电压 |
750Vdc |
额定电流 |
<150A |
||
3 |
额定功率 |
输出功率 |
100kW |
4 |
隔离类型 |
非隔离 |
|
3 |
通讯操作 |
人机交互 |
触摸屏 |
外部通讯 |
支持RS485接口 标准modbus,RTU协议 |
||
4 |
保护措施 |
光伏输入 |
过/欠压、过流、过热 |
直流输出 |
过/欠压、过流、过热 |
||
5 |
运行环境 |
防护等级 |
IP54 |
冷却方式 |
强制风冷 |
||
工作温度 |
-25-45℃ |
||
相对湿度 |
10-95%(非凝结) |
||
噪音 |
<65dB |
||
6 |
安装要求 |
辅助供电电源 |
AC220V |
安装尺寸 |
800*800*2100(不含附件) |
||
移动方式 |
带吊环 |
||
重量 |
<200kg |
四、关键点
1. 多端口光伏输入,各通道独立的MPPT,稳利达光储大功率双向DCDC具备两侧MPPT功能,通过灵活的模式设置,可以工作于光伏、储能等各种场景;
2. 各大功率双向DCDC输出侧并联汇成直流母线,进行直流组网,直流网可以并接到用户储能逆变器,实现交流组网;
3. 光伏侧、母线侧设计防浪涌、直流快熔,方便用户随接随用;
4. 光储DCDC输入输出侧内置预充回路,实现防反、防冲击,安全使用;
5. 各光储大功率双向DCDC成套成柜,配有触摸屏进行本地显示和控制;
6. 整柜配置EMS控制板进行本地设备级管理,同时受用户上级EMS系统调度和控制。
[查看详情]
一、发货动态
2022.11.04按时向客户交付1台储能发电系统变流柜。
二、系统介绍

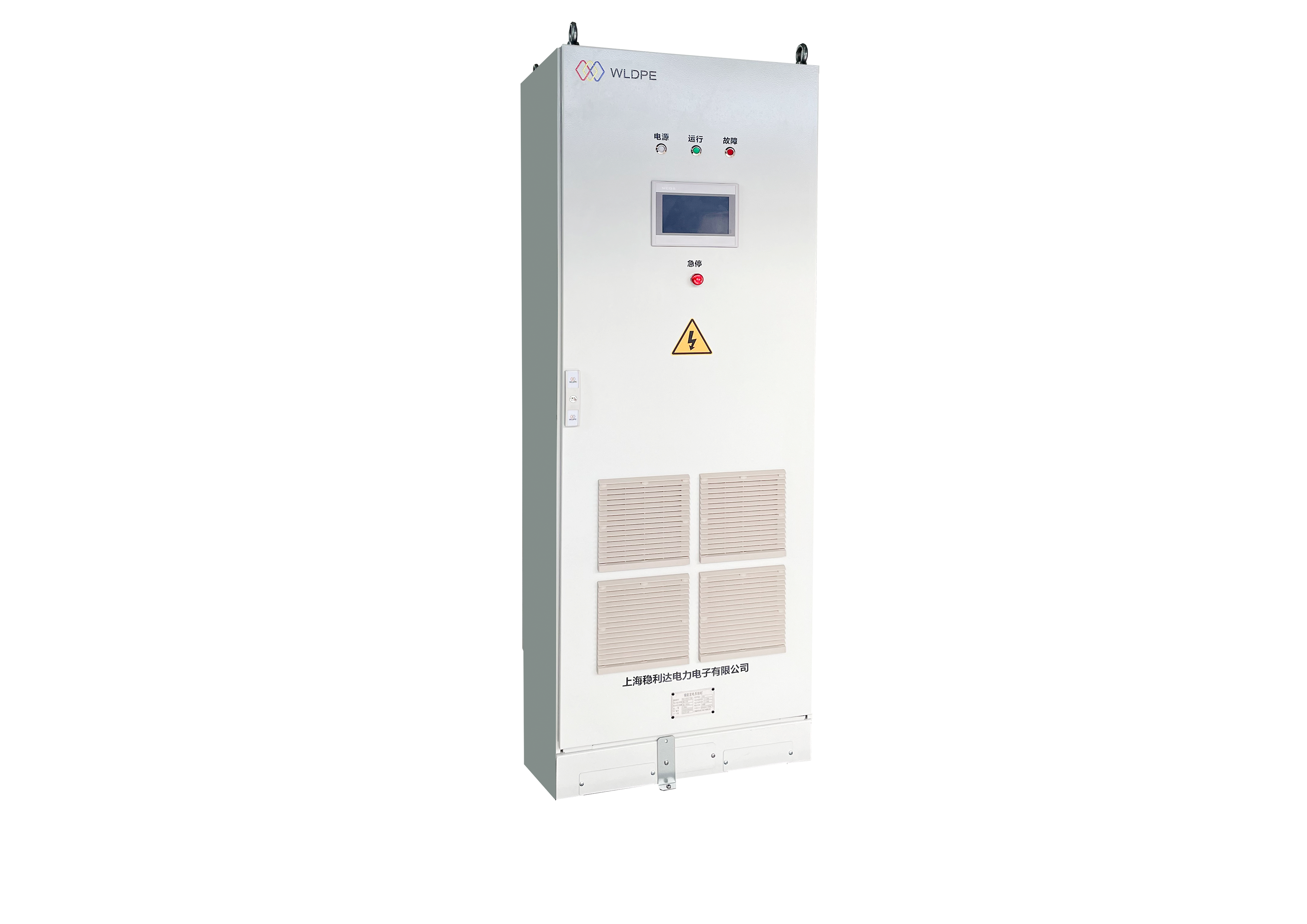

储能发电系统变流柜,是一款4组电池混合直流供电系统,4组大功率DCDC并联输出,各组DCDC之间自动均流,可通过上位机指令或协议策略为负载提供支持。
三、主要技术指标和规格
序号 |
电气类目 |
详细类目 |
规格 |
1 |
电池侧 |
额定电压 |
200-300Vdc |
额定电流 |
<480A(单模块最大120A) |
||
2 |
母线侧 |
额定电压 |
额定750Vdc |
额定电流 |
<150A |
||
3 |
额定功率 |
输出功率 |
100kW |
4 |
隔离类型 |
非隔离 |
|
3 |
通讯操作 |
人机交互 |
触摸屏 |
外部通讯 |
支持RS485接口 标准modbus,RTU协议 |
||
4 |
保护措施 |
电池侧 |
过/欠压、过流、过热 |
母线侧 |
过/欠压、过流、过热 |
||
5 |
运行环境 |
防护等级 |
IP20 |
冷却方式 |
强制风冷 |
||
工作温度 |
-25-45℃ |
||
相对湿度 |
10-95%(非凝结) |
||
噪音 |
<65dB |
||
6 |
安装要求 |
辅助供电电源 |
AC220V |
安装尺寸 |
600*600*1700(不含附件) |
||
移动方式 |
带吊环 |
||
重量 |
<200kg |
四、关键点
1. 大功率DCDC对电池升压输出恒定电压,4组独立发电系统输出侧并联,对电池一致性没有要求;
2. 4组之间实现下垂并联,恒压均流;
3. 输出动态响应快,精度高,数字化高频化设计,4组成柜,配有设备级EMS控制板。
一、产品介绍
大功率双向DCDC:即直流到直流的变换。
光伏大功率双向DCDC:即应用于光伏储能等场景的大功率双向DCDC,大功率双向DCDC的低压侧或高压侧连接光伏,;连接光伏的一侧需要最大功率跟踪(MPPT),将光伏能量尽可能多的输送到直流母线。
应用场景:光伏储能。
二、主要技术指标和规格
序号 |
电器类目 |
详细类目 |
规格 |
1 |
直流电压 |
高压端直流电压 |
360-380Vdc |
低压端直流电压 |
200-350Vdc |
||
2 |
直流电流 |
高压端直流电流 |
≤40A |
低压端直流电流 |
额定40A |
||
3 |
转换效率 |
输出效率 |
额度输入>95%,@半载至满载 |
4 |
**直流电压变比 |
高压电压:低压电压 |
10:1 |
5 |
工作模式 |
模式4 |
低压MPPT模式 (请参照调试示例2) |
6 |
额定功率 |
输出功率(额定电压) |
额定功率10kW |
7 |
输出电压稳定度 |
静态 |
±1% |
动态 |
±5% |
||
8 |
输出电流稳定度 |
静态 |
±1% |
动态 |
±5% |
||
9 |
隔离 |
非隔离型 |
|
10 |
通信 |
支持RS485接口或CAN接口,标准modbus,RTU协议 |
|
11 |
供电电源 |
低压取电,取电范围100-350Vdc |
|
12 |
预充系统 |
高、低压预充 |
|
13 |
尺寸 |
275mm*185mm*240mm |
|
14 |
重量 |
10kg |
三、特点
1. 光伏侧自取电,大功率双向DCDC无需额外辅助电源。
2. 两侧均支持MPPT,设置好工作模式后会自动检测光照、自动工作。
3. MPPT追踪效率**99.9%。
4.限功率值:限制光伏发电最大功率,超过此限值后,大功率双向DCDC放弃MPPT,执行弃光。
5. 扰动电压:采样电压扰动发追踪MPPT
6.MPPT、恒压自动切换:在某些需要限制功率场合,会自动进入恒压,执行弃光。
