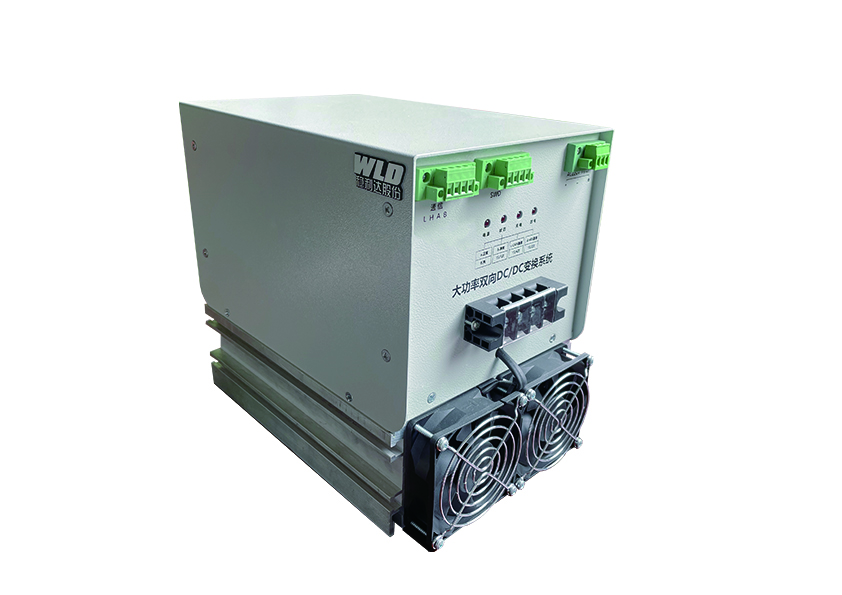

产品介绍
DC/DC:即直流到直流的变换。
双向:即能量可以分时实现双向流动。
主要技术指标和规格
序号 |
电器类目 |
详细类目 |
规格 |
1 |
直流电压 |
高压端直流电压 |
450-750Vdc |
低压端直流电压 |
100-400Vdc |
||
2 |
直流电流 |
高压端直流电流 |
≤50A |
低压端直流电流 |
额定80A |
||
3 |
转换效率 |
输出效率 |
额度输入>95%,@半载至满载 |
4 |
**直流电压变比 |
高压电压:低压电压 |
10:1 |
5 |
工作模式 |
模式2 |
恒流恒压模式接受指令调度 |
6 |
额定功率 |
30kW |
|
7 |
输出电压稳定度 |
静态 |
±1% |
动态 |
±5% |
||
8 |
输出电流稳定度 |
静态 |
±1% |
动态 |
±5% |
||
9 |
隔离 |
非隔离型 |
|
10 |
通信 |
支持RS485接口或CAN接口,标准modbus,RTU协议 |
|
12 |
供电电源 |
AC220V取电 |
|
13 |
预充方式 |
高压预充,低压外部预充 |
|
13 |
设置方式 |
RS485通过PC上位机设置 |
|
14 |
散热风扇 |
强制风冷 |
|
15 |
尺寸 |
390*185*270(mm)(深*宽*高) |
|
16 |
重量 |
15kg |
关键点
1. 低压接电池或超级电容,高压接用户直流母线;
2. 接受用户控制器调度,对电池进行充电和放电,充电、放电的电流和功率可在线设置;
3. 对电池充电支持恒流、恒压两段式。
[查看详情]系统介绍
DCDC变流柜系统,是一款基于电池的储能变流器,输入连接电池,输出连接直流母线,具有高精度和高动态特性,可通过上位机指令或协议策略为直流组网提供支持。

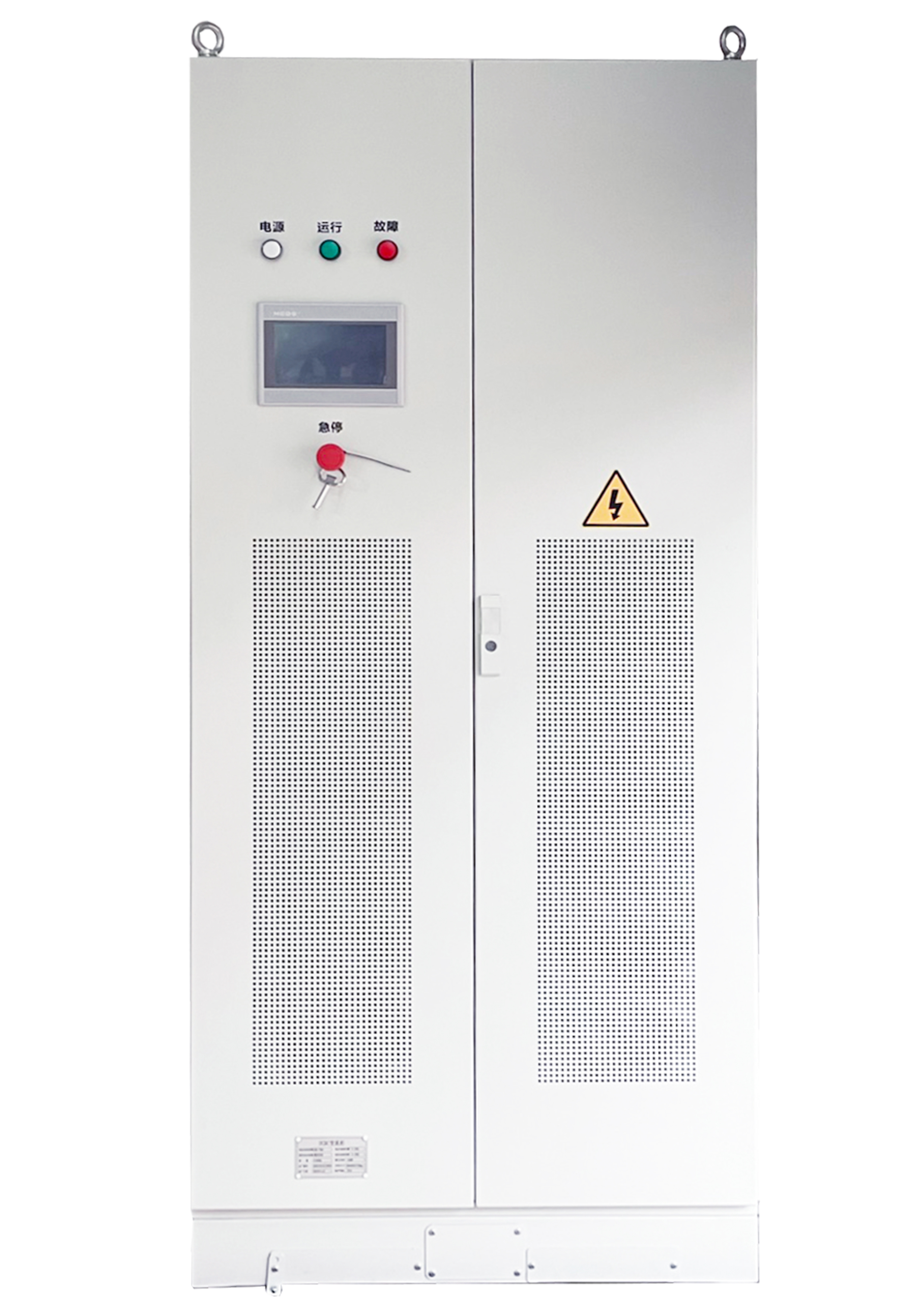

图2 变流柜外形图
电气原理图
图1 一次回路图
主要技术指标和规格
序号 |
电气类目 |
详细类目 |
规格 |
1 |
电池侧 (低压侧) |
额定电压 |
600-700Vdc |
额定电流 |
250A(单模块最大120A) |
||
2 |
母线侧 (高压侧) |
额定电压 |
额定750Vdc |
额定电流 |
<200A |
||
3 |
额定功率 |
输出功率 |
150kW |
4 |
隔离类型 |
非隔离 |
|
3 |
通讯操作 |
人机交互 |
触摸屏 |
外部通讯 |
支持RS485接口 标准modbus,RTU协议 |
||
4 |
保护措施 |
低压侧 |
过/欠压、过流、过热 |
高压侧 |
过/欠压、过流、过热 |
||
5 |
运行环境 |
防护等级 |
IP20 |
冷却方式 |
强制风冷 |
||
工作温度 |
-25-45℃ |
||
相对湿度 |
10-95%(非凝结) |
||
噪音 |
<65dB |
||
6 |
安装要求 |
辅助供电电源 |
电池侧供电 |
安装尺寸 |
800*600*1700(不含附件) |
||
移动方式 |
带吊环 |
||
重量 |
<200kg |
关键点
1. DCDC变流柜采用两只DCDC模块并联,配有设备级EMS控制板。
2. 功率柜充配有触摸屏,触摸屏可以监测内部模块运行状态,也可通过触摸屏实时设置模块运行相应参数。
3. 变流柜通过切换模式,可以离网建立直流母线,也可以直流并网对电池进行充放电管理。
4. 变流柜并网模式可以接受上位机调度,进行恒功率控制,正功率为放电,负功率为充电。
5. 变流柜离网模式下,内部模块以下垂模式并联,自动均流。
6. 整柜包含输入输出直流断路器,浪涌保护,直流熔断器等,提供**400A/150KW的功率输入和输出。
[查看详情]

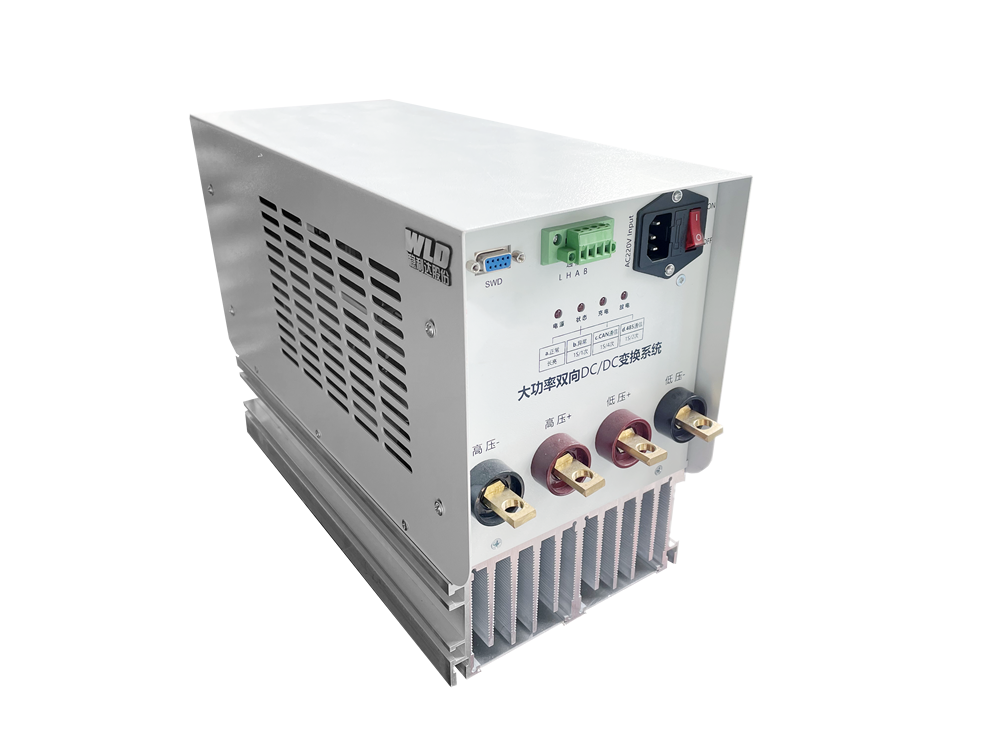

产品介绍
DC/DC:即直流到直流的变换。
双向:即能量可以分时实现双向流动。典型的应用是在储能系统中。低压端接储能装置,高压端接直流母线。需要储能时,通过降压,将能量从高压端存储到储能装置;需要释能时,通过升压将能量从低压端送到高压端。
主要技术指标和规格
序号 |
电器类目 |
详细类目 |
规格 |
1 |
直流电压 |
高压端直流电压 |
额定750Vdc |
低压端直流电压 |
200-650Vdc |
||
2 |
直流电流 |
高压端直流电流 |
≤20A |
低压端直流电流 |
≤40A |
||
3 |
转换效率 |
输出效率 |
额度输入>95%,@半载至满载 |
4 |
**直流电压变比 |
高压电压:低压电压 |
10:1 |
5 |
工作模式 |
模式4 |
|
6 7 |
额定功率 输出电压稳定度 |
输出功率(额定电压) |
额定功率10kW |
静态 |
±1% |
||
8 |
输出电流稳定度 |
动态 |
±5% |
静态 |
±1% |
||
|
|
动态 |
|
9 |
隔离 |
非隔离型 |
|
10 |
通信 |
支持RS485接口或CAN接口,标准modbus,RTU协议 |
|
11 |
供电电源 |
低压侧内部取电 |
|
12 |
预充系统 |
|
|
13 |
尺寸 |
275mm*185mm*240mm |
|
14 |
重量 |
10kg |
关键点
1. 光伏侧自取电,DCDC无需额外辅助电源。
2. 两侧均支持MPPT,设置好工作模式后会自动检测光照、自动工作。
3. MPPT追踪效率**99.9%。
4.限功率值:限制光伏发电最大功率,超过此限值后,DCDC放弃MPPT,执行弃光。
5. 扰动电压:采样电压扰动发追踪MPPT
6.MPPT、恒压自动切换:在某些需要限制功率场合,会自动进入恒压,执行弃光。

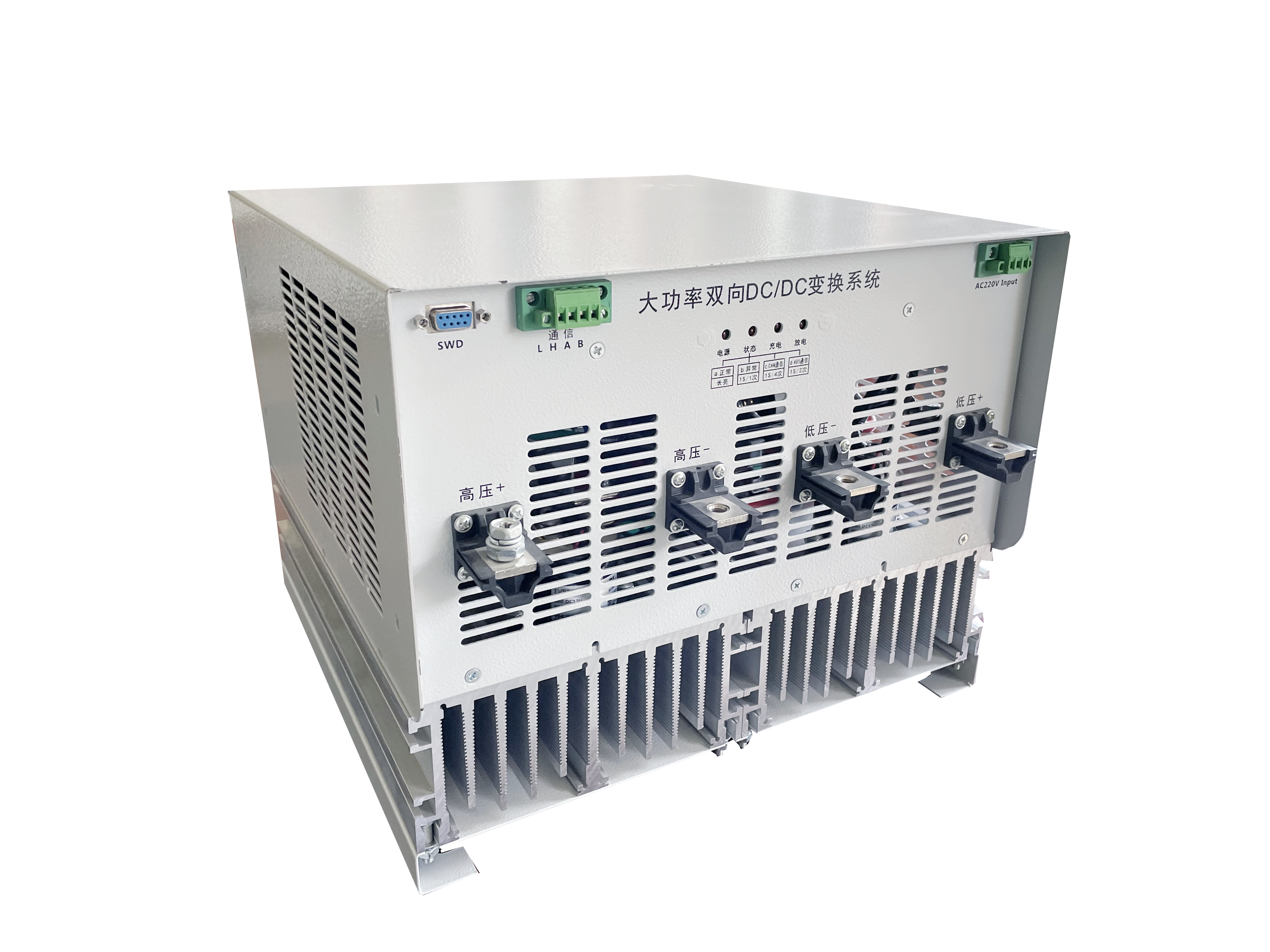

[查看详情]大功率双向 DC/DC 系统介绍
DC/DC:即直流到直流的变换。
双向:即能量可以分时实现双向流动。
典型的应用是在储能系统中。低压端接储能装置,高压端接直流母线。需要储能时,通过降压,将能量从高压端存储到储能装置;需要释能时,通过升压将能量从低压端送到高压端。
1. 适用范围
适用于需要完成充放电过程的 DC/DC 应用中,储能设备可以是各种电池,或是超级电容等。

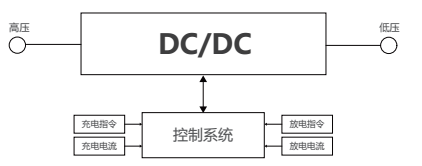

2. 系统图
高压端 / 低压端可接:
直流母线:太阳能电池板;铅酸电池等各种储能电池;超级电容;各种直流负载等。
3. 系统简介
本系统采用数字化处理器,对系统的电压、电流、温度进行采样、监控。具有过压、欠压、过流、过热等多种保护,保护参数及其他参数可以通过 RS485 或者CAN通讯进行读取和修改,详见附件CAN通讯协议和RS485通讯协议。
DC/DC 变换采用全数字化 PWM 模式,抗干扰能力强,转换效率高。
主要技术指标和规格
序号 |
电器类目 |
详细类目 |
规格 |
1 |
直流电压 |
高压端直流电压 |
70-230Vdc |
低压端直流电压 |
44-60Vdc |
||
2 |
直流电流 |
高压端直流电流 |
≤40A |
低压端直流电流 |
额定40A |
||
3 |
转换效率 |
输出效率 |
额度输入>95%,@半载至满载 |
4 |
**直流电压变比 |
高压电压:低压电压 |
10:1 |
|
|
模式2 |
低压电池模式,恒流、恒压; 高压电池模式,恒流、恒压 (充电时,请参照调试示例1,放电时,请参照调试示例3) |
6 |
额定功率 |
输出功率(额定电压) |
额定功率15kW |
7 |
输出电压稳定度 |
静态 |
±1% |
动态 |
±5% |
||
8 |
输出电流稳定度 |
静态 |
±1% |
动态 |
±5% |
||
9 |
隔离 |
非隔离型 |
|
10 |
通信 |
支持RS485接口或CAN接口,标准modbus,RTU协议 |
|
11 |
供电电源 |
AC220V |
|
12 |
尺寸 |
275mm*185mm*240mm |
|
13 |
重量 |
10kg |
关键点
1. 光伏侧自取电,DCDC无需额外辅助电源。
2. 两侧均支持MPPT,设置好工作模式后会自动检测光照、自动工作。
3. MPPT追踪效率**99.9%。
4.限功率值:限制光伏发电最大功率,超过此限值后,DCDC放弃MPPT,执行弃光。
5. 扰动电压:采样电压扰动发追踪MPPT
6.MPPT、恒压自动切换:在某些需要限制功率场合,会自动进入恒压,执行弃光。
[查看详情]

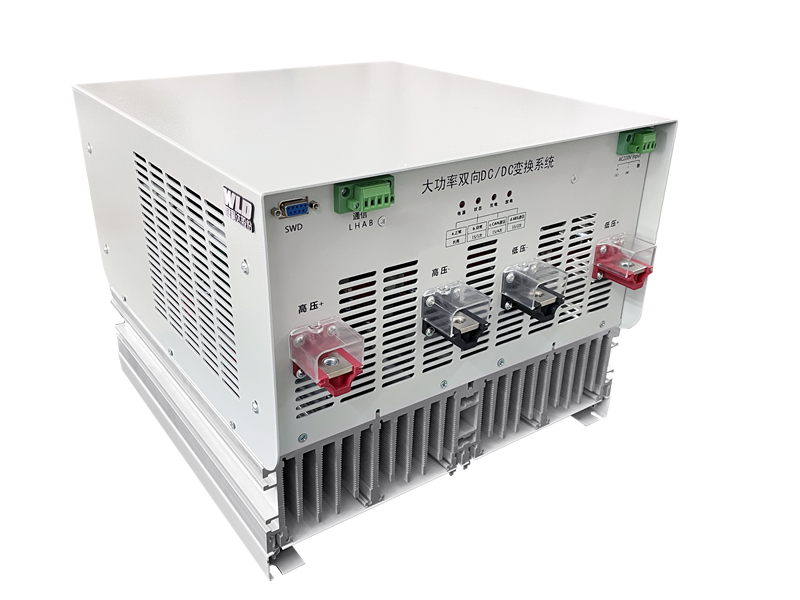

系统介绍
DC/DC:即直流到直流的变换。
典型的应用是在储能系统中。低压端接储能装置,高压端接直流母线。需要储能时,通过降压,将能量从高压端存储到储能装置;需要释能时,通过升压将能量从低压端送到高压端。
1. 适用范围
适用于需要完成充放电过程的 DC/DC 应用中,储能设备可以是各种电池,或是超 级电容等。
2. 系统图
高压端 / 低压端可接:
直流母线:太阳能电池板;铅酸电池等各种储能电池;超级电容;各种直流负载等。
本例中低压端接电池,高压端接直流母线。
系统简介
本系统采用数字化处理器,配有 16 位 AD,对系统的电压、电流、温度进行采样、监控。具有过压、欠压、过流、过热等多种保护,保护参数及其他参数可以通过 RS485 或者CAN通讯进行读取和修改。
DC/DC 变换采用全数字化 PWM 模式,抗干扰能力强,转换效率高。
主要技术指标和规格
序号 |
电器类目 |
详细类目 |
规格 |
1 |
直流电压 |
高压端直流电压 |
0-1200Vdc |
低压端直流电压 |
200-650Vdc |
||
2 |
直流电流 |
高压端直流电流 |
≤40A |
低压端直流电流 |
额定120A |
||
3 |
转换效率 |
输出效率 |
额度输入>95%,@半载至满载 |
4 |
**直流电压变比 |
高压电压:低压电压 |
10:1 |
5 |
工作模式
|
模式3 |
自动充放电,高压稳母线模式 (请参照调试示例5) |
6 |
额定功率 |
取决于低压电压 |
30kW@300V |
7 |
输出电压稳定度 |
静态 |
±1% |
动态 |
±5% |
||
8 |
输出电流稳定度 |
静态 |
±1% |
动态 |
±5% |
||
9 |
隔离 |
非隔离型 |
|
10 |
通信 |
支持RS485接口或CAN接口,标准modbus,RTU协议 |
|
12 |
供电电源 |
DC24V |
|
13 |
预充系统 |
高、低压端预充,参照调试示例4 |
|
14 |
设置方式 |
RS485或CAN方式通过PC上位机设置 |
|
15 |
散热风扇 |
带有风扇 |
|
16 |
尺寸 |
455*320*155(mm)(深*宽*高)不含挂耳附件 |
关键点
1. 低压接电池或超级电容等储能介质,高压接变频器直流母线;
2. DCDC具备能量回收功能,变频器制动时将直流能量回收储存至储能介质中,在变频器用电时,迅速将储能介质中的电能释放到母线,并优先于电网使用;
3. 避免了耗能电阻将能量消耗,具有节能效果。
[查看详情]
系统介绍
1.1、系统简介
光储混合微网系统柜,是一款集光伏、储能、退役电池梯次利用、峰谷商业储能为一体的能量变换柜,分为直流组网和交流组网,两网相对独立又互相依存,表现为交直流混网,同时以能量路由器的形式呈现。

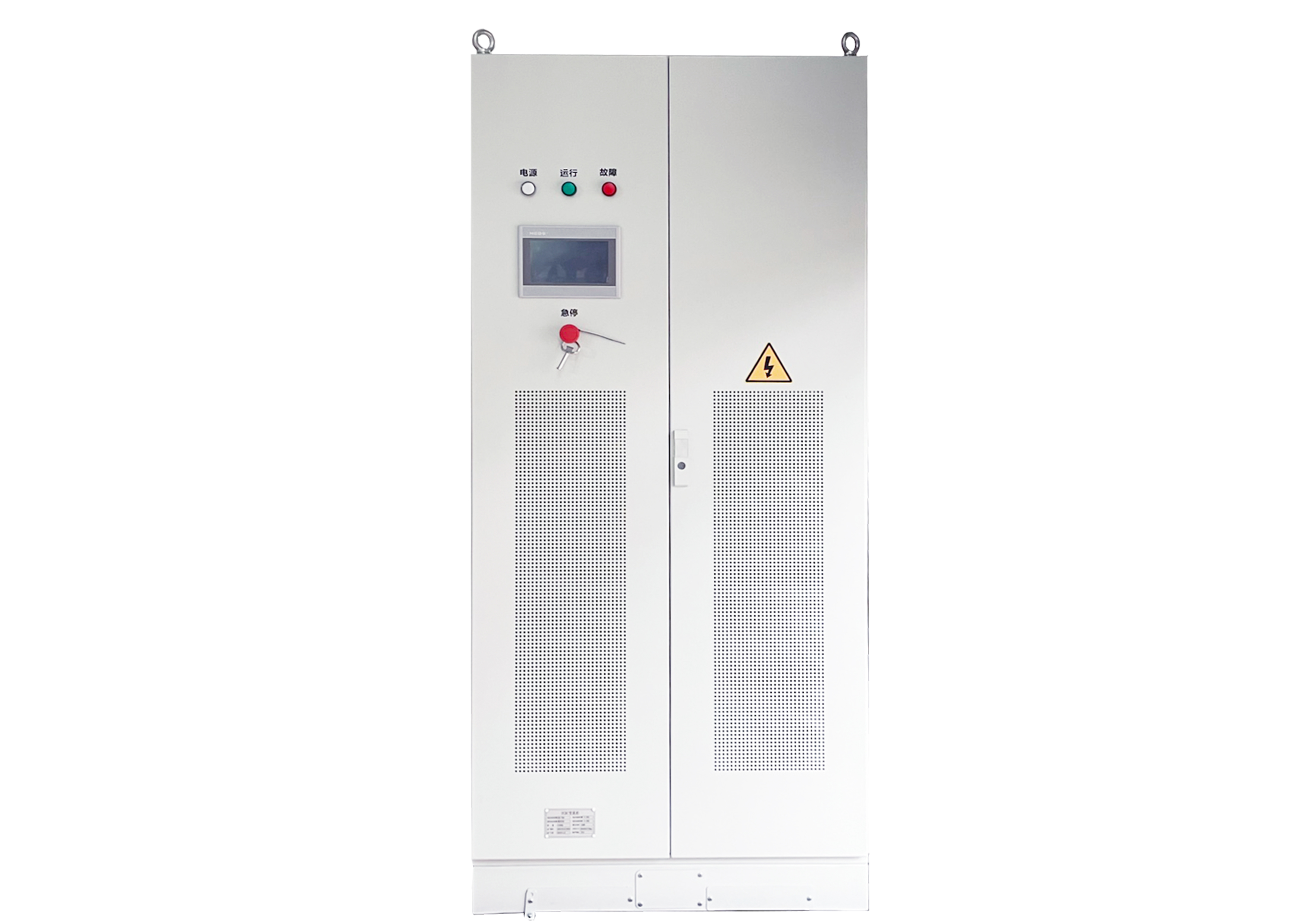

图1 变流柜外形图
1.2、电气原理图
系统电气原理图
1.3、系统配有触摸屏,触摸屏可以监测系统运行状态,也可通过触摸屏实时设置内部模块运行参数。
主要技术指标和规格
2.1、技术规格
序号 |
电气类目 |
详细类目 |
规格 |
1 |
光伏侧 |
额定电压 |
100-680Vdc |
额定功率 |
10KW(根据光伏实际另行计算) |
||
额定电流 |
<40A |
||
MPPT路数 |
1路 |
||
MPPT效率 |
99% |
||
光伏接入方式 |
汇流后接入铜排 |
||
运行模式 |
模式4 低压MPPT |
||
2 |
储能侧 |
额定电压 |
100-680Vdc |
额定电流 |
<150A |
||
额定功率 |
60KW |
||
储能接入方式 |
汇流后接入铜排 |
||
运行模式 |
模式2 |
||
3 |
PCS侧 |
额定电压 |
AC380V±10% |
额定电流 |
120A |
||
接线制式 |
3W+N+PE |
||
额定电流 |
75A |
||
额定频率 |
50/60Hz |
||
频率范围 |
±2Hz |
||
功率因数 |
-0.9~0.9 |
||
额定功率 |
50KW |
||
4 |
隔离类型 |
非隔离 |
|
5 |
通讯操作 |
人机交互 |
触摸屏 |
外部通讯 |
支持RS485接口 标准modbus,RTU协议 |
||
6 |
保护措施 |
光伏侧 |
过/欠压、过流、过热 |
母线侧 |
过/欠压、过流、过热 |
||
储能侧 |
过/欠压、过流、过热 |
||
交流侧 |
过/欠压、过流、过热、超/欠频、相序等 |
||
7 |
运行环境 |
防护等级 |
IP20 |
冷却方式 |
机柜自然散热,模块强制风冷 |
||
工作温度 |
-25-45℃ |
||
相对湿度 |
10-95%(非凝结) |
||
噪音 |
<65dB |
||
8 |
安装要求 |
辅助供电电源 |
AC220V |
安装尺寸 |
800*800*1900(不含附件) |
||
移动方式 |
带吊环 |
||
重量 |
<200kg |
关键点
1. 直流独立组网,光伏、电池组成光储系统,即使无大电网的情况下也能独立运行光储基本功能;
2. 全新的光储拓扑,通过光伏DCDC直接连接光伏和储能,避免了光伏到交流,交流到储能的多环节能量损失;
3.光伏采用多支路MPPT接入,提高光伏的发电效率,提高MPPT系统追踪效率;
4. 交流组网,交流侧能软启建立直流网,系统建立完整的交直流混网;
5. 系统可以交流侧启动也可以直流侧启动,方便用户使用和研究.
